คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

ความกว้างในการทำงาน: 1600มม

ความเร็วในการออกแบบ: 150m/นาที

ความเร็วทางเศรษฐกิจ: 180-230m/min

เลขแผ่นร้อน: 600มม.X10ชิ้น

ความยาวส่วนเย็น: 5ม

ข้อกำหนดด้านอุณหภูมิ: 160-200 ℃

แรงดันไอน้ำ: 0.8-1.3Mpa

ความกดอากาศ: 0.5-0.6Mpa

แผ่นดันลม: 13 กลุ่ม

พลังการทำงาน: 380V 50Hz 90KW

เน้น:

แผ่นกด Double Facer สำหรับกระดาษแข็งลูกฟูก

แผ่นร้อนสำหรับสายการผลิตกระดาษแข็ง

Double Facer สายลูกฟูกพร้อมแผ่นร้อน

ข้อมูลพื้นฐาน

สถานที่กำเนิด: ตงกวง ประเทศจีน

ชื่อแบรนด์: GERUN

ได้รับการรับรอง: ISO,CE

หมายเลขรุ่น: GR

การชำระเงิน

รายละเอียดการบรรจุ: ฟิล์มพลาสติกหุ้มหรือบรรจุภัณฑ์กล่องไม้ (เลือกได้)

เวลาการส่งมอบ: 30-60 วัน

เงื่อนไขการชำระเงิน: ที/ที

สามารถในการผลิต: 30ชุด/เดือน

คลังภาพ

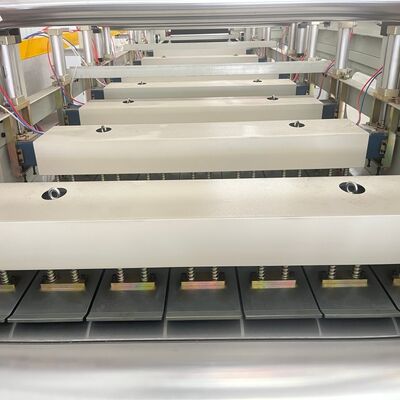

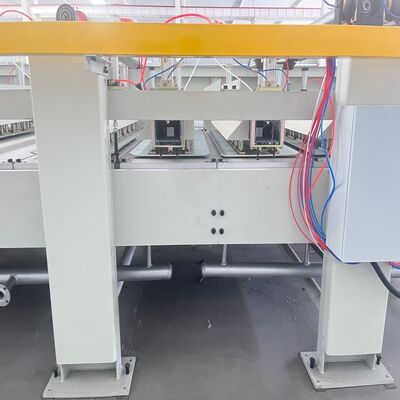

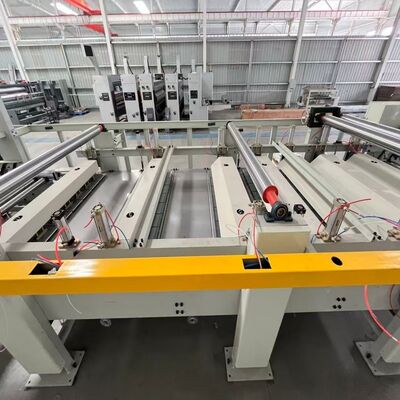

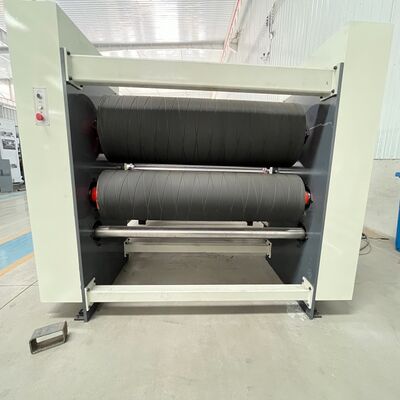

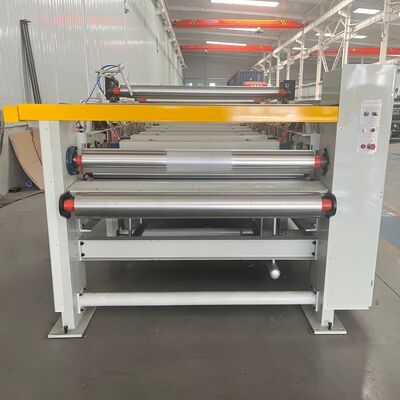

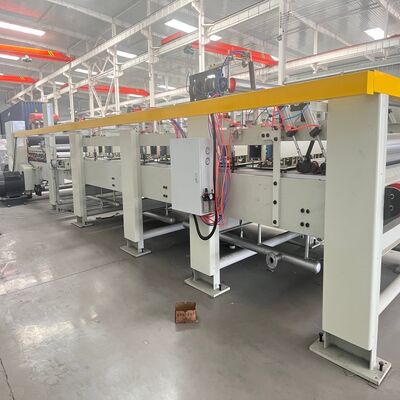

แผ่นกด Double Facer สำหรับสายการผลิตกระดาษแข็งลูกฟูก แผ่นร้อน

รายละเอียดสินค้า

เครื่องทำกระดาษลูกฟูกแบบสองหน้าสำหรับสายการผลิตกระดาษแข็งลูกฟูก

เครื่องทำกระดาษลูกฟูกแบบสองหน้า หรือที่เรียกว่าเครื่องประกบหลัง ทำหน้าที่เป็นศูนย์กลางการขึ้นรูปของสายการผลิตกระดาษแข็งลูกฟูก อุปกรณ์ที่สำคัญนี้จะประกบกระดาษลูกฟูกแบบหน้าเดียวเข้ากับแผ่นรอง (แผ่นหน้า) และกดให้เป็นกระดาษแข็งลูกฟูกแบบสองชั้นหรือหลายชั้นที่แข็งแรง ซึ่งเป็นตัวกำหนดความแข็งแรงทางกายภาพและคุณภาพสุดท้ายของผลิตภัณฑ์สำเร็จรูป

หน้าที่หลัก: การเปลี่ยนผลิตภัณฑ์กึ่งสำเร็จรูปเป็นผลิตภัณฑ์สำเร็จรูป

ในขณะที่เครื่องทำกระดาษลูกฟูกแบบหน้าเดียวผลิตกระดาษลูกฟูกพร้อมแผ่นรองหนึ่งแผ่น (กระดาษลูกฟูกแบบหน้าเดียว) เครื่องทำกระดาษลูกฟูกแบบสองหน้าจะทำให้กระบวนการผลิตสมบูรณ์:

การติดกาวและการบ่ม: ใช้กาวที่ปลายร่องและประกบอย่างแม่นยำกับแผ่นรองอีกแผ่น
การขึ้นรูปและการกด: ใช้แรงกดและความร้อนผ่านแผ่นความร้อนเพื่อทำให้กาวเจลาตินและบ่ม ทำให้เกิดโครงสร้างสะพานโค้งที่เสถียร

ข้อมูลจำเพาะประสิทธิภาพหลัก

ความกว้างใช้งานจริง	1600 มม.
ความเร็วการผลิตตามการออกแบบ	150 ม./นาที
ความเร็วประหยัดสำหรับสามชั้น	200-230 ม./นาที
ความแม่นยำในการแยกตามยาว	±1 มม.
ความแม่นยำในการตัดขวาง	±1 มม.

พารามิเตอร์ทางเทคนิค

ความกว้างในการทำงาน	1600 มม.
ความเร็วในการออกแบบ	150 ม./นาที
ความเร็วประหยัด	120-130 ม./นาที
การจัดวางแผ่นความร้อน	600 มม. × 10 ชิ้น
ความยาวส่วนทำความเย็น	5 เมตร
ข้อกำหนดอุณหภูมิ	160-200℃
แรงดันไอน้ำ	0.8-1.3 Mpa
แรงดันอากาศ	0.5-0.6 Mpa
แผ่นกดนิวแมติก	13 ชุด
กำลังไฟฟ้าทำงาน	380V 50Hz 90KW

คุณสมบัติโครงสร้าง

★เครื่องจักรสองด้านประกบกระดาษลูกฟูกหน้าเดียวที่ทากาวเข้ากับกระดาษหน้าโดยใช้การให้ความร้อนด้วยแผ่นความร้อนสำหรับการทากาวและการสร้างแบบจำลองเพื่อผลิตกระดาษแข็งแบน

★พื้นผิวแผ่นความร้อนขัดเงา มีทั้งหมด 18 ชิ้น กว้างชิ้นละ 600 มม. พร้อมการสร้างแบบจำลองการทำความเย็น 5 เมตร แผ่นความร้อนใช้โครงสร้างกระดาษตู้คอนเทนเนอร์พร้อมการรับรองแรงกดแบบปิด

★แผงระบายความร้อนภายในมีโครงสร้างแยกส่วนพร้อมการไหลของไอน้ำรูปตัว S และการแยกไอน้ำ-น้ำเพื่อประสิทธิภาพที่ดีขึ้น

★โครงสร้างแผ่นกดนิวแมติกพร้อมแผ่นกดนิวแมติกสปริง 14 ชุดเป็นมาตรฐาน

★การควบคุมอุณหภูมิหลายส่วนพร้อมจอแสดงผลสำหรับท่อทำความร้อนของแผ่นความร้อน

★สายพานผ้าด้านบนพร้อมระบบปรับศูนย์อัตโนมัติและอุปกรณ์ปรับแรงตึงรูปตัว S แบบสองกระบอกสูบ

★สายพานด้านล่างพร้อมระบบปรับแรงตึงแบบนิวแมติกและการปรับแนวอัตโนมัติ/แบบแมนนวล

★ชุดขับเกียร์อิสระพร้อมเฟืองเหล็ก ZG-500 และการหล่อลื่นแบบจุ่มน้ำมัน

★ส่วนประกอบไฟฟ้าแบรนด์สากลเพื่อการทำงานที่เสถียรและเชื่อถือได้

★มอเตอร์ขับเคลื่อนหลักแบบความถี่พร้อมแรงบิดความเร็วต่ำและช่วงความเร็วที่กว้าง

★โครงสร้างหลักความเข้มข้นสูงพร้อมโครงสร้างที่แข็งแรง เหมาะสำหรับการทำงานด้วยความเร็วสูง

พารามิเตอร์ส่วนประกอบหลัก

ชื่อส่วน	ข้อมูลจำเพาะ	การปรับปรุงพื้นผิว
ลูกกลิ้งยางขับด้านบน	￠800 มม.	ปลอกยางทนทานต่อการสึกหรอ
ลูกกลิ้งยางขับด้านล่าง	￠600 มม.	ปลอกยางทนทานต่อการสึกหรอ
ลูกกลิ้งสายพานขับหน้า/หลัง	￠215 มม.	การขัดชุบโครเมียม
ลูกกลิ้งปรับแรงตึงด้านบน	￠155 มม.	การขัดชุบโครเมียม
ลูกกลิ้งปรับสายพานด้านบน	￠130 มม.	การขัดชุบโครเมียม

แกลเลอรีอุปกรณ์

การบรรจุและการจัดส่ง

อุปกรณ์ได้รับการบรรจุด้วยวัสดุป้องกันความชื้นและกันกระแทก เหมาะสำหรับการขนส่งทางถนนระยะไกลและสภาพอากาศที่หลากหลาย มีคู่มือการบำรุงรักษาและการใช้งานฉบับสมบูรณ์มาพร้อมกับการจัดส่งแต่ละครั้ง
