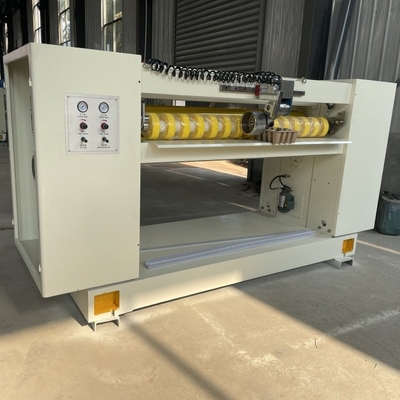

NC Cutter สําหรับการผลิตกระดาษกล่องตัดกระดาษกล่องแม่นยํา

เอ็นซี-100 มีดขดลวดคัตเตอร์ NC

เครื่องตัดกระดาษลูกฟูกหรือที่รู้จักกันในชื่อเครื่องตัดขวางจัดอยู่ในประเภทของเครื่องจักรแปรรูปกล่อง ภายในสายการผลิตกระดาษลูกฟูก เครื่องตัดกระดาษลูกฟูกเป็นอุปกรณ์ที่ใช้ในการตัดกระดาษแข็งเป็นผลิตภัณฑ์สำเร็จรูป ประสิทธิภาพทางเทคนิคและการปรับอุปกรณ์ส่งผลโดยตรงต่อความแม่นยำของขนาดการตัดขั้นสุดท้าย ไม่ว่ารอยพับจะขาด และความเรียบและลักษณะของขอบตัดของกระดาษแข็งสำเร็จรูปหรือไม่


เครื่องตัดกระดาษลูกฟูกเป็นหนึ่งในเครื่องจักรแบบสแตนด์อโลนที่จำเป็นในสายการผลิตกระดาษลูกฟูก เครื่องตัดกากบาทมีสองประเภทตามวิธีการควบคุมการส่งกำลัง: เครื่องตัดกากบาทแบบกลไกและเครื่องตัดกากบาทที่ควบคุมด้วยคอมพิวเตอร์ เครื่องตัดขวางที่ควบคุมด้วยคอมพิวเตอร์ทำงานผ่านคอมพิวเตอร์ควบคุมทางอุตสาหกรรม พวกเขาตัดกระดาษแข็งโดยควบคุมการหมุนของด้ามมีดตามความยาวที่ตั้งไว้ เมื่อรวมกับการส่งผ่านกลไกที่แม่นยำ เครื่องจักรเหล่านี้สามารถรักษาข้อผิดพลาดในการตัดได้ภายในช่วง ±1 มม. เครื่องตัดขวางที่ควบคุมด้วยคอมพิวเตอร์ประกอบด้วยเครื่องตัดขวางแบบมีดเกลียวและเครื่องตัดแบบมีดตรง เครื่องตัดขวางด้วยมีดแบบเฮลิคอลเหมาะสำหรับการตัดกระดาษแข็งหนาด้วยความเร็วสูงมากกว่า ให้การตัดที่ราบรื่นและอายุการใช้งานใบมีดยาวนานขึ้น

การใช้งานและคุณสมบัติ:

1. ความเร็วการออกแบบ: 100-150 ม./นาที; ความกว้างที่มีประสิทธิภาพ: 1400-2200 มม

2. สามารถจัดเก็บคำสั่งซื้อได้ 200 ชุด ทำให้สามารถเปลี่ยนข้อกำหนดการตัดกระดาษได้อย่างรวดเร็วและแม่นยำโดยไม่ต้องหยุดเครื่อง นอกจากนี้ยังสามารถเชื่อมต่อกับเครือข่ายคอมพิวเตอร์เพื่อการจัดการการผลิตที่สะดวก

3. เฟืองขับเพลามีดทำจากวัสดุเหล็กหลอมขึ้นรูปอย่างแม่นยำพร้อมการดับความถี่สูง ทำให้มีการส่งผ่านที่ปราศจากฟันเฟือง วิธีการเชื่อมต่อขั้นสูงแบบไม่มีรอยต่อถูกนำมาใช้เพื่อความแม่นยำในการส่งข้อมูลสูง

4. ใบมีดเครื่องตัดขวางมีโครงสร้างใบมีดเกลียวเหล็กฝังพร้อมรูปทรงใบมีดฟันเลื่อย การตัดแบบกรรไกรทำให้ใช้แรงตัดน้อยที่สุดและมีอายุการใช้งานใบมีดยาวนาน

5. ล้อป้อนกระดาษทั้งด้านหน้าและด้านหลังใช้วิธีการดันกระดาษแบบซันเกียร์ เพื่อให้การลำเลียงราบรื่นและสม่ำเสมอ โดยไม่สร้างความเสียหายให้กับบอร์ดหรือทำให้เกิดการอุดตัน

6. เครื่องจักรนี้ใช้การเบรกแบบสร้างพลังงานใหม่ (การเบรกที่ไม่ใช้พลังงาน) ทำให้สิ้นเปลืองพลังงานต่ำในระหว่างการผลิต การใช้พลังงานโดยเฉลี่ยคือหนึ่งในสามของเครื่องตัด NC ทั่วไป ซึ่งประหยัดได้มากกว่า 70% และบรรลุเป้าหมายการประหยัดต้นทุน

คุณสมบัติการทำงาน:

• เกียร์ทั้งหมดของเครื่องจักรนี้ได้รับการกราวด์อย่างแม่นยำจากเหล็กคุณภาพสูง จึงรับประกันการส่งผ่านที่ราบรื่น เสียงรบกวนต่ำ และอายุการใช้งานที่ยาวนาน
• โครงสร้างขั้นสูงของที่ยึดใบมีดช่วยให้ปรับได้ง่าย โดยมีด้ามมีดเพื่อรักษาสมดุลคงที่และการทำงานที่ราบรื่น
• กลไกการส่งกำลังของเครื่องใช้ปั๊มหล่อลื่นเพื่อหมุนเวียนการหล่อลื่น
• ติดตั้งระบบคอมพิวเตอร์เจเนอเรชันใหม่จากไต้หวันหรือเยอรมนี ให้ประสิทธิภาพที่ยอดเยี่ยมและขยายการทำงานโดยไร้ปัญหา
• ผู้ใช้สามารถเลือกระหว่างใบมีดนำเข้าและที่ผลิตในประเทศ
• เหมาะสำหรับสายการผลิตกระดาษลูกฟูกที่มีสาม, ห้าหรือเจ็ดชั้น

คุณสมบัติโครงสร้าง:

• สามารถจัดเก็บคำสั่งซื้อได้ 200 หน่วย เปลี่ยนข้อกำหนดเครื่องตัดได้อย่างรวดเร็วและแม่นยำ เปลี่ยนคำสั่งซื้อโดยไม่หยุด และช่วยให้คอมพิวเตอร์ในเครือข่ายอำนวยความสะดวกในการจัดการการผลิต
• เฟืองขับเพลามีดมีการชุบแข็งด้วยการเหนี่ยวนำด้วยเหล็กหลอมที่มีความแม่นยำ ระบบส่งกำลังแบบไร้ฟันเฟือง การเชื่อมต่อแบบไร้กุญแจขั้นสูง มีความแม่นยำในการส่งผ่านสูง
• เครื่องตัดใช้โครงสร้างเกลียวมีดใบมีดเหล็กด้านหน้าฝัง มีดหยัก กรรไกร, กรรไกร, แรงเฉือน, อายุการใช้งานใบมีดยาวนาน
• รอบลูกกลิ้งป้อนอาหารจะใช้วิธีถาดซันเกียร์ การจัดส่งที่ราบรื่น แรงกดสม่ำเสมอ ง่ายต่อการบดแผ่นกระดานหรือทำให้เกิดการอุดตัน
• รุ่นนี้เป็นเครื่องกักเก็บพลังงานในการเบรก (Non-Dynamic Braking) ดังนั้นการใช้พลังงานในกระบวนการผลิตจึงใช้ไฟฟ้าโดยเฉลี่ย 1/3 ของเครื่องตัด NC ทั่วไป ประหยัดพลังงานได้มากกว่า 70% เพื่อบรรลุเป้าหมายในการประหยัดเงิน
• เกียร์ไม่มีช่องว่างที่ปรับได้อย่างแม่นยำเพื่อให้มั่นใจถึงการมีส่วนร่วมของใบมีดที่แม่นยำและความสมดุลในการทำงาน
• ใช้ปั๊มน้ำมันอิสระและตัวกรองที่มีการกระจายทองแดงสองตัวในแต่ละตำแหน่งเกียร์ น้ำมัน การหล่อลื่น และการทำความเย็น
• ลูกกลิ้งมีด: วัสดุเหล็กหลอมคุณภาพดี มีความสมดุล มีเสถียรภาพที่ดี

พารามิเตอร์เส้นผ่านศูนย์กลางลูกกลิ้ง:

• ข้ามระยะศูนย์กลางเพลามีด: ￠ 216 มม
• ก่อนเส้นผ่านศูนย์กลางลูกกลิ้งลำเลียงด้านล่าง ￠156 มม
• หลังจากเส้นผ่านศูนย์กลางลูกกลิ้งลำเลียงด้านล่าง: ￠ 156 มม
• เส้นผ่านศูนย์กลางด้านหน้าของลูกกลิ้งแท่นวาง: ￠70 มม
• เส้นผ่านศูนย์กลางด้านหน้าของลูกกลิ้งแท่นวาง: ￠70 มม
