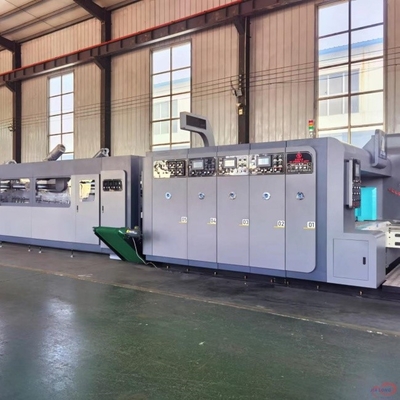

เครื่องแก้ไขกล่องความถี่สูง FFG Flexo Printing Folding Gluer Case Making Machine

สายการผลิตกล่องกาวพับเฟล็กโซ

ความเร็วในการทำงานสูงสุด: 350 ม./นาที

ความเร็วการบรรจุสูงสุด: 20 แพ็คเกจ/นาที

วัตถุประสงค์และคุณลักษณะ:

• ระบบควบคุม CNC, การแสดงข้อผิดพลาด, การควบคุมการผลิต, การบำรุงรักษาระยะไกล
• ระบบตรวจจับและกำหนดตำแหน่งอัตโนมัติ ระบบขับเคลื่อนการโหลดเพลทอย่างรวดเร็ว การเปลี่ยนเพลทอย่างรวดเร็ว
• กล่องเก็บฝุ่นกว้างขึ้น อุปกรณ์ป้องกันไฟฟ้าสถิตย์ เก็บฝุ่นส่วนกลาง ป้องกันแรงดัน กำจัดฝุ่นได้อย่างมีประสิทธิภาพ
• ใช้เฟืองกราวด์ที่มีความแม่นยำของโลหะผสมเหล็กสำหรับการส่งและขับเคลื่อนล้อดูดเพื่อให้มั่นใจในความแม่นยำและอายุการใช้งานที่ยาวนาน
• "การขึ้นรูป การเซาะร่อง" ที่นั่งคู่พร้อมระบบล้อนำทางและควบคุมที่แม่นยำ ลวดป้องกันการระเบิด ผลการพับและการขึ้นรูปที่ยอดเยี่ยม
• ระบบรวบรวมกระดาษซ้อนและรีไซเคิลความเร็วสูง "ขึ้นและลง" ป้องกันการเสียดสีพื้นผิวประสิทธิภาพการผลิตสูง
• อุปกรณ์ไฟฟ้า แบริ่งเกียร์ ฯลฯ ใช้แบรนด์ต่างประเทศ รับรองโดย European CE

การนับหน่วยเอาท์พุท:

• ระบบรวบรวม "ขึ้นและลง" เพื่อป้องกันการสึกหรอของพื้นผิวอย่างมีประสิทธิภาพ ความสามารถในการปรับตัวในการผลิตสูง
• การแก้ไขกล่องความถี่สูง, การทิ้งกระดาษโดยใช้พัดลมช่วย, การทำให้แบนราบด้วยลม, การส่งผ่านแบบหมุนเวียน
• ไดรฟ์หลายเซอร์โวควบคุมระบบการรวบรวมการรีไซเคิลแบบนับซ้อนกันด้วยความเร็วสูง ทำให้มั่นใจได้ถึงประสิทธิภาพการผลิตที่สูง
• เอาท์พุทสายพานลำเลียงสำหรับหน่วยการนับ, ระบบช่วยลูกกลิ้งกดกระดาษ, ช่องว่างกระดาษที่ปรับด้วยไฟฟ้า
• การปรับด้วยไฟฟ้าการเคลื่อนที่ในแนวนอนสำหรับการนับหน่วยเอาต์พุต

หน่วยพับ:

• แขนสะพานกล่องพับที่มีความแข็งแรงสูงแบบขยายเพื่อให้มั่นใจในความแม่นยำในการพับและความเสถียรความเร็วสูง
• ใช้ระบบการเคลื่อนที่ด้านข้างแบบซิงโครนัสเชิงเส้นพร้อมส่วนรองรับสะพานที่มีความแข็งแรงสูงตรงกลางเพื่อการเคลื่อนตัวที่ราบรื่น
• ระบบลูกกลิ้งนำแบบยืดหยุ่นพร้อมระยะห่างที่ปรับได้ ป้องกันความเสียหายจากการบีบอัด แก้ปัญหากระดาษติดได้อย่างมีประสิทธิภาพ
• ระบบล้อนำทางรูปทรงพับได้ พร้อมไกด์บาร์เพื่อช่วยเหลือ ให้ผลการพับที่ดีพร้อมระบบจับยึดสายพานด้านบนและด้านล่าง
• สายพานดูดด้านหลัง มอเตอร์ขับเคลื่อนอย่างอิสระทั้งสองด้านเพื่อการแก้ไขความเบี่ยงเบนอย่างมีประสิทธิภาพ

หน่วยโอน:

• การควบคุมที่เชื่อมโยงกับ CNC การปรับที่สะดวกและรวดเร็ว
• อุปกรณ์ลูกกลิ้งแรงดันนำทางแบบยืดหยุ่น, ระบบส่งกำลังหนีบสายพานบนและล่าง
• อุปกรณ์กำจัดเศษหลายชนิด: มีดลม แปรง แปรงลูกกลิ้งไฟฟ้า ให้ผลการกำจัดเศษที่ดีเยี่ยม
• ระบบติดกาวแบบปรับอุณหภูมิได้คงที่ รักษาอุณหภูมิกาวให้สม่ำเสมอเพื่อลักษณะการติดกาวที่เหมาะสมที่สุด
• ระบบล้อกาวขนาดใหญ่รูตาข่าย การติดกาวที่มั่นคง ควบคุมปริมาณกาว ตำแหน่งที่ปรับด้วยไฟฟ้า

คุณสมบัติของอุปกรณ์:

• การแนะนำ
• 1. สายพานลำเลียงกระดาษทั้งหมดสามารถเคลื่อนย้ายได้อย่างอิสระ สายพานลำเลียงกระดาษมีล้อกดกระดาษ พัดลม และแปรงเพื่อทำความสะอาดเศษกระดาษได้อย่างมีประสิทธิภาพสูงสุด อุปกรณ์ล้อนำ, ระบบส่งกำลังหนีบสายพานบนและล่าง เดินซ้ายและขวาด้วยไฟฟ้า ปรับขนาดได้ง่าย
• 2. ล้อติดกาว: ทำจากสแตนเลสทนทานและทนต่อการกัดกร่อนมากขึ้น ถังกาวมีตัวกั้นเชิงเส้น ทำให้การปรับตำแหน่งสะดวกและแม่นยำยิ่งขึ้น
• 3. ส่วนพับ: หน้าที่หลักคือการพับกล่องลง และใช้แผ่นแก้ไขเพื่อแก้ไขเส้นแรงกดเป็นครั้งที่สองเพื่อพับกล่องลงในกล่องมาตรฐาน
• 4. สำหรับการทำความสะอาดแม่พิมพ์ หากไม่ได้ทำความสะอาดส่วนที่ขูดและส่วนที่พับ เศษกระดาษที่เหลือจะถูกทำความสะอาดอีกครั้ง

• 5. ตบส่วนต่างๆ เข้าด้วยกัน: ตบจุดเข้าด้วยกัน แล้วดันออกด้วยตัวเลขที่แม่นยำผ่านการนับแสง การนับ และการแก้ไข
• 6. ส่วนเอาท์พุต: หลังจากดันออก ที่ใส่กระดาษด้านบนจะกดอย่างนุ่มนวลเพื่อเอาท์พุต

การกำหนดค่าทางกลของแผนกบรรจุภัณฑ์:

(1) ตัวลด Taizhou Haoli

(2), กระบอก AirTAC, โซลินอยด์วาล์ว

(3), กวางตุ้งดัฟฟี่เพลาส่งกำลัง

(4) แบริ่งฮาร์บิน

การกำหนดค่าไฟฟ้า:

(1) บมจ. พานาโซนี

(2) คอนแทคซีเมน

(3) ปุ่มชไนเดอร์

(4) แหล่งจ่ายไฟสลับ: ไต้หวัน MEAN WELL

(5) สวิตช์ตาแมว Beifing

(6), รีเลย์ออมรอน

(7) ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร Kunlun Tongtai

• 8. แผงควบคุม; ใช้การควบคุม PLC และมีฟังก์ชันต่างๆ เช่น การทำให้เป็นศูนย์และหน่วยความจำ (สามารถเลือก PLC รวมกับการควบคุมหน้าจอสัมผัสได้)
• 9. แผงควบคุมสำหรับการทำงานของเครื่องแต่ละอย่างจะควบคุมการเคลื่อนไหวด้านซ้ายและขวา การขึ้นและลงของแท่นวางกระดาษ ฯลฯ

มพารามิเตอร์เครื่อง

ความเร็วสูงสุด:320 เมตร/นาที

จำนวนแพ็คเกจสูงสุดที่เปิดตัว:20 แพ็คเกจ

ขนาดกระดาษแข็งสูงสุด:700 มม. * 500 มม

ขนาดกระดาษแข็งขั้นต่ำ:195มม.*105มม

ความกว้างสูงสุดของกระดาษแข็ง (รวมฝาสวิง):1100มม

ความกว้างขั้นต่ำของกระดาษแข็ง (รวมฝาสวิง):240มม

ความสูงซ้อนสูงสุด:350มม

ความสูงขั้นต่ำในการซ้อน:80มม

ปริมาณสูงสุดต่อแพ็ค:50 ชิ้น

ปริมาณขั้นต่ำต่อแพ็คเกจ:10 ชิ้น

เข็มขัด:Siglin (บริษัทร่วมทุนจีน-เยอรมนี)
