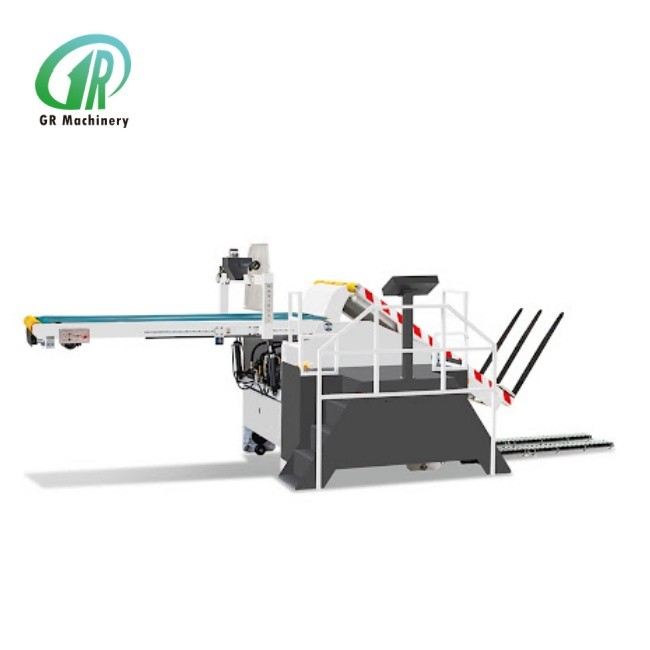

รุ่น 1228 เครื่องป้อนล่วงหน้าอัตโนมัติเต็มรูปแบบ
ข้อมูลจำเพาะทางกล:
1. ขนาดป้อนกระดาษสูงสุด: 1200ⅹ2800มม
2. ขนาดป้อนกระดาษขั้นต่ำ: 260ⅹ755มม
3. ความสูงในการป้อนกระดาษสูงสุด: 2000 มม
4. น้ำหนักกระดาษสูงสุด: 1200กก
5. ความเร็วในการป้อนกระดาษสูงสุด:
(ความหนาของกระดาษแข็งต่ำกว่า 4 มม. ≥ 420 แผ่น/นาที)
(ความหนาของกระดาษแข็งต่ำกว่า 8 มม. ≥ 300 แผ่น/นาที)
6. ข้อกำหนดความเร็วสูงสุด:
ก. ความสูงในการป้อนกระดาษ >1600 มม. หรือสูงกว่า
ข. จำนวนปึกกระดาษต่อบอร์ดควรอยู่ในปึกเดียว
ค. ข้อกำหนดการดัดกระดาษแข็ง: 5% ในทิศทางความกว้างของกระดาษ (1,000 มม. อนุญาตให้ดัดได้ภายใน 50 มม.)
ง. พื้นผิวการพิมพ์ของกระดาษแข็งจะต้องอยู่ด้านเดียวกัน
จ. จะต้องวางกระดาษอย่างน้อยหนึ่งแผ่นไว้รออยู่บนรางไฟฟ้าที่ปลายด้านหน้าของส้อมของตัวป้อนกระดาษ
7. Shift ส้อมขับเคลื่อนไฮดรอลิกกำลังถอยหลัง
8. สายพานลำเลียงแนวนอนยกกำลังไฮดรอลิกขับเคลื่อน
9. วิธีการป้อนกระดาษ: กองเดียว
10. วิธีการป้อนกระดาษ: โลจิสติกส์ตีนตะขาบไฟฟ้า (ยึดกับพื้น)
11. การจัดเรียงคำสั่งซื้อและฟังก์ชันหน่วยความจำคำสั่งซื้อในคลิกเดียว
12. ฟังก์ชั่นสแตนด์บายแบบไฮดรอลิก (สแตนด์บายอัตโนมัติเกินเวลาที่กำหนด)
13. การปรับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของพารามิเตอร์ที่เกี่ยวข้อง
14. การแสดงข้อความที่ผิดปกติสามารถกำจัดออกได้อย่างง่ายดายและรวดเร็ว
15.ถังน้ำมันกันกระแทกได้
คำแนะนำการกำหนดค่าหลัก:
1. สายพานลำเลียงจะส่งกระดาษแข็งที่ทิ้งแล้วไปยังส่วนป้อนกระดาษที่ซ้อนกัน หลังจากผ่านส่วนป้อนกระดาษแบบเรียงซ้อน กระดาษแข็งจะถูกจัดเรียงเป็นรูปเกล็ดปลาโดยอัตโนมัติ และถูกส่งไปยังส่วนป้อนกระดาษของเครื่องติดและตอกตะปูออลอินวันผ่านสายพานลำเลียงแนวนอน
2. มีอุปกรณ์จัดตำแหน่งอัตโนมัติทั้งสองด้านของชิ้นส่วนลำเลียงแบบเรียงซ้อน และอุปกรณ์จัดตำแหน่งสามารถปรับได้ด้วยระบบไฟฟ้า (จังหวะการจัดตำแหน่ง 100 มม.)
3. ส่วนหน้าของสายพานลำเลียงแนวนอนมีอุปกรณ์กรีดกระดาษตามยาวอัตโนมัติซึ่งจะปรับความเร็วในการส่งตามความเร็วของยานพาหนะ
4. สามารถเคลื่อนย้ายเครื่องทั้งหมดได้ตามยาว
5. การขนส่งสายพานลำเลียงแนวนอนถูกควบคุมโดยอัตโนมัติด้วยโฟโตอิเล็กทริก
6. โลจิสติกส์ของซอฟต์แวร์รวบรวมข้อมูลกำลังที่รองรับเครื่องจักรที่สมบูรณ์จะต้องจัดหาโดยโรงงานอุปกรณ์
7. การควบคุมคอมพิวเตอร์หน้าจอสัมผัส
ประเด็นทางเทคนิค:
1. การควบคุมและอินเทอร์เฟซอัจฉริยะ:
ก. ควบคุมการเคลื่อนย้ายขนาดของคำสั่งเปลี่ยนทดแทนแบบดิจิทัลเพื่อให้มั่นใจว่าการปรับมีความแม่นยำ
ข. เครื่องนี้สามารถเชื่อมต่อกับระบบการจัดการการผลิตเพื่อการเชื่อมต่ออัจฉริยะและการปรับคำสั่งอัตโนมัติ
2. ติดตั้งส่วนลำเลียงแนวนอน:
ก. โครงสายพานลำเลียงแนวนอนมีฟังก์ชั่นยืดไสลด์และปรับอัตโนมัติด้วยการควบคุมเซอร์โว
3. ติดตั้งกลไกการยกแพลตฟอร์ม:
ก. แท่นมีฟังก์ชันแกว่งขึ้นและลงเพื่อป้องกันไม่ให้กระดาษแข็งติดเนื่องจากมีช่องว่างขนาดใหญ่ในระหว่างการป้อนกระดาษรอบแรกหลังจากปรับคำสั่งแล้ว
ข. การติดตามอุปกรณ์สวิงจะถูกควบคุมโดยอัตโนมัติด้วยวิทยุและโทรทัศน์
4. ส้อมกะเป็นประเภทส้อมฟัน:
ก. โรงงานรองรับระบบลอจิสติกส์ตีนตะขาบไฟฟ้าอย่างอิสระ (ติดตั้งบนพื้น)
5. อุปกรณ์จัดตำแหน่งมือถือแบบโครงสำหรับตั้งสิ่งของ:
ก. เครื่องนี้มีอุปกรณ์กั้นด้านหน้าเพื่อดึงกระดาษแข็งที่ซ้อนกันเข้าไปในตัวปลา
รูปร่างขนาดเพื่ออำนวยความสะดวกในการป้อนกระดาษแข็งอย่างต่อเนื่องในส่วนการป้อนกระดาษ
ข. อุปกรณ์หยุดด้านหน้าเป็นแบบโครงสำหรับตั้งสิ่งของที่เคลื่อนที่ไปข้างหน้าและข้างหลัง มีโครงสร้างที่สมเหตุสมผลและกะทัดรัดและปรับแต่งได้ง่าย
ค. มีการเพิ่มฟังก์ชันการหักสองด้านที่ทั้งสองด้านของแผ่นกั้นด้านหน้าเพื่อยึดกระดาษแข็งที่ซ้อนกันในส่วนจัดเก็บกระดาษเข้าด้วยกัน ภายใต้การทำงานของแผ่นกั้นด้านหน้า กระดาษแข็งที่เพิ่มในแนวนอนจะกลายเป็นเกล็ดปลา และเคลื่อนย้ายไปยังส่วนป้อนกระดาษอย่างเรียบร้อย
6. การยกส้อม: การยกและลดส้อมถูกควบคุมโดยเซอร์โวมอเตอร์อิสระ
รายการเอาท์ซอร์สหลักของเครื่องจักร:
1.ระบบไฮดรอลิก:
ก. ถังน้ำมันเชื้อเพลิงยี่ห้อ --- FQS
ข. กำลังหน่วยไฮดรอลิก --- 11HP
ค. วิธีการระบายความร้อนด้วยแรงดันน้ำมัน --- การระบายความร้อนด้วยอากาศ
ง. ไฮดรอลิกโซลินอยด์วาล์วยี่ห้อ --- Yuken (YUKEN, Japan)
จ. แบรนด์กระบอกสูบ --- FQS
ฉ. ความจุถังน้ำมันเชื้อเพลิง --- 200L
2.ระบบควบคุมอิเล็กทรอนิกส์:
ก. ยี่ห้อ PLC --- พานาโซนี
ข. อินเทอร์เฟซการทำงาน --- อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร (โหมดสัมผัส)
ค. ข้อความแสดงจุดบกพร่อง
ง. แบรนด์ส่วนประกอบควบคุม --- ชไนเดอร์
3.อุปกรณ์เสริม:
a. รางนำทางเชิงเส้น --- เงิน
ข. มอเตอร์ลดขนาดมอเตอร์ --- Shengbang
ค. ตัวแปลงความถี่ --- เดลต้า
d. ชิ้นส่วนดั้งเดิมของนิวแมติก --- Airtac
จ. พร็อกซิมิตี้สวิตช์ สวิตช์โฟโตอิเล็กทริค --- Omron/Autonics
f.เซอร์โวมอเตอร์ --- ยาสกาว่า ประเทศญี่ปุ่น
