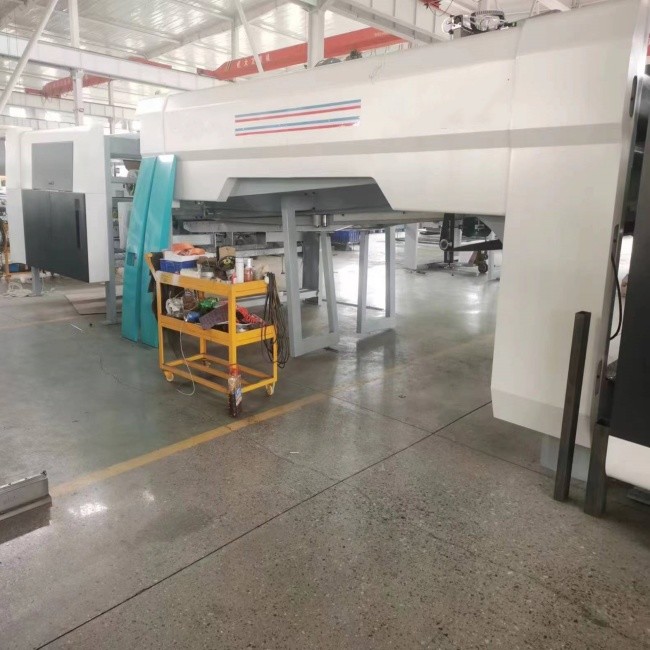

เครื่องพิมพ์ Flexo พับ เครื่องเล็บ เครื่องผลิตกระดาษกล่อง 350m ต่อนาที

สายการผลิตกระดาษกล่องกล่องพับ Flexo

ความเร็วในการขับขี่สูงสุด:350m/min

ความเร็วในการบรรจุสูงสุด:20packages/min

ลักษณะของอุปกรณ์:

• 1ความเร็วในการสร้างกระดาษกล่อง
• 2. การให้กระดาษอาหารแม่นยําโดยการดูดอากาศ
• 3การควบคุมขนาดและขนาดที่ดี และความทนทานต่อการเสีย
• 4. การแก้ไขความเบี่ยงเบนที่สอง, ยกเลิกปาก scissor อย่างสมบูรณ์
• 5นับแม่นยํา
• 6. ส่วนที่ตีทําให้กล่องเป็นรูปดี
• 7การวางไว้อย่างแม่นยําและเรียบร้อย
• 8. การจําหน่ายกาวอัตโนมัติ การใช้กาวแบบเดียวกัน การประหยัดกาว และฟังก์ชันเตือนการขาดกาว
• 9.รีโมทควบคุมดิจิทัลแม่นยํา สะดวกและรวดเร็ว

• คําแนะนํา

• 1ผนังขนกระดาษทั้งหมดสามารถเคลื่อนไหวได้อย่างอิสระ ผนังขนกระดาษพร้อมกับล้อกดกระดาษ, แฟน, และแปรงเพื่อทําความสะอาดกระดาษที่เสียมากที่สุดอุปกรณ์ล้อนําทางการเดินทางซ้ายและขวาไฟฟ้า ปรับขนาดง่าย
• 2ล้อเล็บ: ผลิตจากเหล็กไร้ขัดเหล็ก ทนทานและทนทานต่อการกัดกร่อน
• 3. ส่วนพับ: ฟังก์ชันหลักคือพับกล่องลง และใช้แผ่นแก้ไขเพื่อแก้ไขเส้นความดันเป็นครั้งที่สองเพื่อพับกล่องเข้ากล่องมาตรฐาน
• 4สําหรับการทําความสะอาดการพิมพ์ ถ้าส่วนขีดและส่วนพับยังไม่ได้ถูกทําความสะอาด

• 5แปปส่วนด้วยกัน: แปปจุดด้วยกัน, และผลักพวกเขาออกด้วยจํานวนแม่นยําโดยการนับแสง, นับ, และการแก้ไข.
• 6. ส่วนออก: หลังจากผลักออก, ผู้ถือกระดาษด้านบนกดอย่างราบรื่นสําหรับการออก

• 7หน่วยงานบรรจุภัณฑ์: โดยนําเทคโนโลยีกระดาษผลักดันกลับเข้าใช้งาน ความเร็วในการยกกระดาษทางด้านซ้ายและขวาเพิ่มเป็นสองเท่า และมีทั้งเลนเดียวและสองเลน

การตั้งค่ากลของส่วนการบรรจุ:

(1) เครื่องลด Taizhou Haoli

(2) กระปุก AirTAC วาล์วโซเลนอยด์

(3), Guangdong Duffy แรงส่งแกน

(4) หัวหินฮาร์บิน

การปรับแต่งไฟฟ้า:

(1) เครื่อง PLC ของ Panasonic

(2) เครื่องติดต่อ Siemens

(3) ปุ่มชไนเดอร์

(4) การสลับไฟฟ้า: ไต้หวัน MEAN WELL

(5), ติดต่อไฟฟ้าไฟฟ้า

(6), รีเล่ย Omron

(7) อินเตอร์เฟซมนุษย์-เครื่อง Kunlun Tongtai

• 8. แผนการควบคุม; ใช้การควบคุม PLC และมีฟังก์ชัน เช่น การตั้งค่าศูนย์และความจํา (PLC รวมกับการควบคุมจอสัมผัสสามารถเลือกได้)
• 9การปรับแต่งไฟฟ้า:

คอมพิวเตอร์ควบคุมหลัก PLC: Panasonic

หน้าจอสัมผัส: คุนลุน ทองไทย

การสลับไฟฟ้า: MEAN WELL

เครื่องแปลงความถี่: เดลต้า

สายสลับระหว่าง: ออมรอน

เครื่องตัดวงจร: ซีเมนส์

เครื่องติดต่อ: ซีเมนส์

เครื่องสวิทช์ไฟฟ้าไฟฟ้า: กลุ่มอุตสาหกรรมเซี่ยงไฮ้

โครงการปลายทาง: ชินท์

• 10ปานีลควบคุมสําหรับการกระทําของเครื่องจักรแต่ละครั้งควบคุมการเคลื่อนไหวซ้ายและขวา การขึ้นและลงของแผ่นกระดาษ ฯลฯ

หลักการทํางาน

ส่วนผสมกระดาษกระดาษและส่วนพิมพ์และตัดเจาะถูกเชื่อมต่อ ใช้และทํางานร่วมกันเพื่อว่ากระดาษกระดาษที่ถูกพิมพ์หรือสล็อตสามารถเข้าได้อย่างราบรื่นในส่วนกาวกล่อง. เครื่องบอลลิ่งถูกเชื่อมต่อกับส่วนผสมกระดาษกล่อง เมื่อกระดาษกล่องเสร็จการบอลลิ่ง, พับ, และการแก้ไขบาเลอร์มีเซ็นเซอร์ไฟฟ้าแสงและส่งสัญญาณไปยัง PLCPLC ควบคุมการทํางานของส่วนของบอลเลอร์

การเลือกชิ้นส่วนของเครื่องจักร:

1. การจําหน่ายกาวอัตโนมัติ, การแพร่กระจายกาว, ไม่เคยแตกกาว, ไม่จําเป็นต้องเพิ่มกาวด้วยมือ, ประหยัดเวลาและความพยายาม. เหมาะสําหรับทุกชนิดของกาว

2ล้อเคลือบกาวจากสแตนเลส ทนทานต่อการกัดรังสี ทนทานต่อการสวม การเคลือบกาวได้อย่างเท่าเทียมกัน การประหยัดกาว จํานวนกาวที่ใช้อยู่ที่ประมาณหนึ่งในสามของจํานวนการเคลือบกาวด้วยมือ

3. ส่วนพับมีชุดล้อกดหลายทางที่ปรับได้ ทําให้การพับกระดาษกล่องเรียบเรียบและการเล็บสวยงามและแม่นยํามากขึ้น

4. ส่วนนับแก้ไขการวางตู้กล่องและการวางตู้และผลิตมีความปลอดภัย, มั่นคง, แม่นยําและไร้ความผิดพลาด. มันถูกควบคุมด้วยดิจิตอลและใช้งานง่ายมันสามารถเข้าได้โดยไม่ต้องหยุดเครื่อง.

Mปริมาตร achine

ความเร็วสูงสุด:320 เมตร/นาที

จํานวนแพ็คเกจสูงสุดที่ปล่อย:20 กล่อง

ขนาดกระดาษกล่องสูงสุด:700mm*500mm

ขนาดกระดาษกระดาษขั้นต่ํา:195mm*105mm

ความกว้างสูงสุดของกระดาษกระดาษ (รวมกับฝาคลุมสวิง)1100 มม.

ความกว้างขั้นต่ําของกระดาษกระดาษ (รวมกับฝาคลุมสวิง)240 มม.

ความสูงสูงสุดในการค้อน:350 มม.

ความสูงขั้นต่ําในการสับ:80 มม

ปริมาณสูงสุดต่อแพ็ค:50 ชิ้น

จํานวนขั้นต่ําต่อแพ็คเกจ:10 ชิ้น

เข็มขัด:Siglin (บริษัทร่วมจีน-เยอรมัน)

สําหรับพื้นที่ที่ระบุในภาพให้ความสําคัญกับการให้น้ํามันเพิ่มและบํารุงรักษาเป็นประจํา "ทุกๆครึ่งเดือน" เพื่อรับรองการทํางานปกติของเครื่องจักรและอายุการใช้งานของเครื่องจักรที่ยาวนาน.

สัญลักษณ์รากฐาน

รายละเอียด

สินค้าที่ผู้ซื้อต้องเตรียม:

1เมื่อเครื่องมาถึง เตรียมรถยก 5-8 ตัน

2เตรียมสถานที่ที่เกี่ยวข้อง

3เตรียมสายไฟฟ้าหลัก และแก๊ส

4ช่วยจากพนักงานรักษาความปลอดภัย

5เตรียมกระดาษและทดสอบเครื่องในเวลาใดก็ได้

ภาพแนบ2

การใช้งานที่ปลอดภัย

1. ก่อนจะเริ่มทํางาน คุณต้องสวมเสื้อผ้าและรองเท้าทํางาน ปิดปุ่มและข้อมือ และอย่าใส่ของในกระเป๋าที่ตกง่าย

2หลังจากที่ลูกเรือมาทํางาน ตรวจสอบว่าไม่มีคนหรือเศษขยะในระยะการทํางานของอุปกรณ์

3. ก่อนเปิดอุปกรณ์ ควรใช้ระฆังและเสียงเตือนเพียงหลังจากยืนยันอีกครั้งว่าไม่มีใครอยู่ในระยะทํางานของอุปกรณ์.

4เมื่ออุปกรณ์ใช้งาน มันต้องห้ามอย่างเข้มงวดที่จะสัมผัสพื้นที่ทํางานทั้งหมดด้วยมือ และการบํารุงรักษาและการลบงานไม่ได้ถูกอนุญาตมันไม่ได้อนุญาตที่จะข้ามส่วนที่ทํางาน.

5ลูกเรือต้องปฏิบัติตามตําแหน่งอย่างเข้มงวด ตามการแบ่งงาน และต้องห้ามไม่ข้ามตําแหน่งหรือออกจากตําแหน่งโดยไม่ได้รับอนุญาตพวกเขาควรให้ความสนใจในการใช้งานของอุปกรณ์.

6เมื่ออุปกรณ์ใช้งาน มันต้องห้ามอย่างเข้มงวดที่จะสัมผัสพื้นที่ทํางานทั้งหมดด้วยมือ และการบํารุงรักษาและการลบงานไม่ได้ถูกอนุญาตมันไม่ได้อนุญาตที่จะข้ามส่วนที่ทํางาน.

7ลูกเรือต้องปฏิบัติตามตําแหน่งอย่างเข้มงวด ตามการแบ่งงาน และต้องห้ามไม่ข้ามตําแหน่งหรือออกจากตําแหน่งโดยไม่ได้รับอนุญาตพวกเขาควรให้ความสนใจในการใช้งานของอุปกรณ์.

หากพบความผิดปกติ ปิดเครื่องมือทันที

8ในขณะที่ทํางาน ไม่มีใครได้รับอนุญาตที่จะเล่นรอบอุปกรณ์หรือทําเสียงดัง

9.ระหว่างกระบวนการทํางาน สถานที่ทํางานควรสะอาดและเรียบร้อย ให้แน่ใจว่าไม่มีความวุ่นวายรอบตัวเครื่องมือ เครื่องมือและชิ้นส่วนควรวางไว้ในสถานที่ที่กําหนด

10.ผู้ใช้เครื่องนี้ควรรู้จักฟังก์ชันและสถานที่ของปุ่มหลักของอุปกรณ์ หากเกิดอุบัติเหตุ ใครก็ได้สามารถกดสวิทช์หยุดฉุกเฉิน
