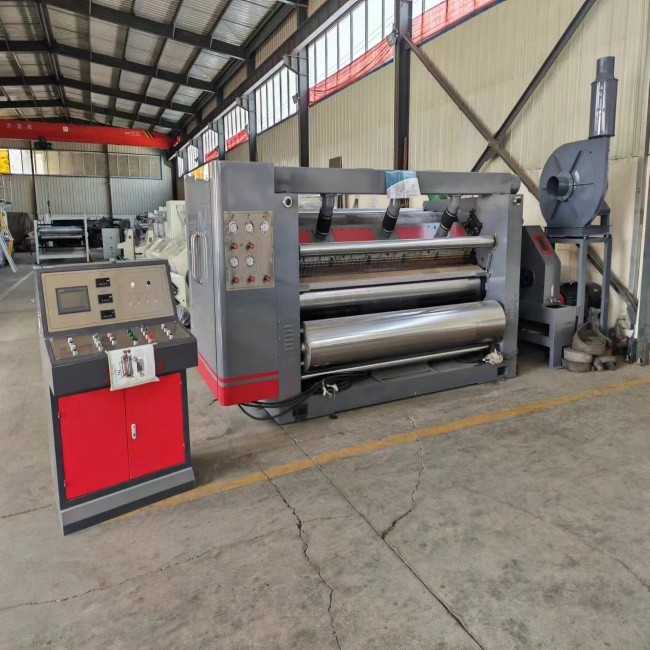

SF-360-2500 รูปแบบ โมดูเลอเรอริสต์ โครงสร้างการดูดหมวกใบเดียว

SF-360-2500 รูปแบบ Modularized Single Facer

Sลักษณะโครงสร้าง:

• โครงสร้างการดูดหมวกถูกนํามาใช้ และมันพร้อมกับพัดลมแรงดันสูง การดูดอากาศมีเครื่องเงียบเสียงแหล่งอากาศและการควบคุมไฟฟ้าที่เน้นอยู่ในตู้ปฏิบัติการเดียวกันที่อยู่ห่างจากเครื่องหลักไม่น้อยกว่า 1.5 เมตร ด้านทํางานถูกปิดและปกปิดทั้งหมด
• ฐานเครื่องจักรและแผ่นผนังทําจากทรายทรายเรืองคุณภาพสูง และความหนาของแผ่นผนังคือ 240 มม.กล่องเกียร์อิสระ, การส่งสัญจรสากล
• รอลเลอร์ทับกระจกทําจากสแตนเลส 48CrMo which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment; กว้างของม้วนคลื่นเป็น ¢ 360mm, และความแข็งของพื้นผิวมากกว่า HRC60 องศา. หมุนของส่วนสําคัญของม้วนและหมุนความดันเป็นหมุน Havalo.
• รอลเลอร์ความดันมีขนาด 370 มิลลิเมตร, พื้นผิวถูกบดและเคลือบโครม; ความดันอากาศควบคุมการเคลื่อนไหวขึ้นและลง, และวัสดุคือสแตนเลสคาร์บอนกลางหมายเลข 45,ปรับปรุงความหนาวและความหนาว (ด้วยอุปกรณ์พับเปอร์).
• หน่วยม้วนกาวใช้โครงสร้าง skateboard แบบบูรณาการ ซึ่งสามารถย้ายออกจากเครื่องสําหรับการบํารุงรักษาระหว่างการบํารุงรักษา ซึ่งช่วยเพิ่มประสิทธิภาพการทํางานรอลเลอร์คลอป มีเส้นผ่าตัด 252 มม., และผิวถูกเคลือบและฉลากด้วย 25 เส้นของการประมวลผลแบบเจาะและจากนั้นเคลือบคลอมแข็ง.

ปริมาตรเทคโนโลยี:

1ความกว้างในการทํางาน: 2500mm

2ทิศทางการทํางาน: ซ้ายหรือขวา (กําหนดโดยโรงงานของลูกค้า)

3ความเร็วในการออกแบบ: 180m/min ความเร็วในการทํางาน: 120-150m/min

4ระยะอุณหภูมิ: 160-200°C

5แหล่งอากาศ: 0.4-0.9Mpa

6ความดันควัน: 0.8-1.3Mpa

7. แบบลอยลอยลอย (A, B, C, E หรือ UV เป็นตัวเลือก)

Mผู้นําปริมาตร:

1. มอเตอร์หลัก: 30KW ความแรงดันระดับ: 380V 50Hz โหมดทํางานต่อเนื่อง (S1)

2. มอเตอร์ดูด: 18KW ความดันระดับ: 380V 50Hz โหมดการทํางานต่อเนื่อง (S1)

3 เครื่องลดการปรับคลอม; 100W ความแรงดันปริมาณ: 380V 50HZ โหมดการทํางานต่อเนื่อง (S2)

4 มอเตอร์ช่องว่างปรับกาว; 250W ความแรงดันปริมาณ: 380V 50HZ โหมดการทํางานต่อเนื่อง (S2)

5 มอเตอร์ปั๊มกาว: 2.2KW ความแรงดันปริมาณ: 380V 50Hz โหมดการทํางานต่อเนื่อง (S1)

เครื่องม้วนปริมาตร:

1กว้างของม้วนคลื่น: ¢ 360 มม

2- กว้างของม้วนความดัน: ¢370mm

3. กว้างของกลมเล็บ: ¢252mm

4กว้างของม้วนแป๊ตคง: ¢ 142mm

5. กว้างของเครื่องทําความร้อนก่อน: ¢400mm

ส่วนหลัก:
