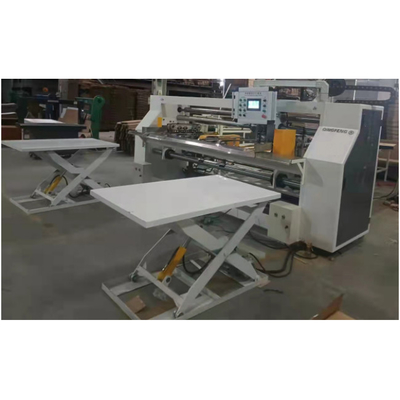

4600 รุ่นที่ 6 เครื่องพับสับอัตโนมัติ (Servo Automatic)
1 แผ่นผนังของเครื่องทําจาก 45 # 14 มม.และส่วนที่เหลือของชิ้นงานยังทําจาก 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm ความแข็งแรงสูงแผ่นเหล็กม้วนเดียว, และถูกแปรรูปโดยเครื่องบดพื้นผิว CNC เพื่อให้แน่ใจว่าความแม่นยําของชิ้นงาน
2 โครงสร้างเครื่องหลักถูกเชื่อมต่อด้วยโปรไฟล์ทรง H หนัก 160X100 ส่วนที่เหลือถูกเชื่อมต่อด้วยโปรไฟล์อะลูมิเนียมหนัก 80 × 80 ทําให้มั่นคงของเครื่อง
3 รุ่นหมุน: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS51102,51104,KR19;
หมุนสากลที่มีประเภทฐาน: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207
4 รุ่นเข็มขัด:
สายพัดกระดาษ:L2180mm × W100mm × T8mm (มีรู), 8 ชิ้น
สายขนส่ง: L5000mm × W60mm × T5mm, 10 ชิ้น
5 อุปกรณ์การส่งของเครื่องหลักรับรองการส่งเชือกและ sprockets ประกอบด้วย
5/8 นิ้ว: 20 ฟัน Ø35 และ Ø30, 17 ฟัน Ø55 ระหว่าง, 14 ฟัน Ø35 ระหว่าง, 30 ฟัน Ø30.
1/2 นิ้ว: 20 ฟัน Ø22
3/8 นิ้ว: 21 ฟัน Ø25, 32 ฟัน Ø12, 14 ฟัน Ø22
หมุนยางด้านบนทั้งหมดถูกทําจากวัสดุ 45 # แล้วถูกลบความถี่สูงเพื่อขยายอายุการใช้งานของพวกเขา
6 ช่องอาหารกระดาษ: เข็มขัดอาหารกระดาษเป็นเข็มขัดยางที่มีคุณภาพสูงที่มีความกระชับกระชับและความทนทานต่อการสกัดส่วนหลังถูกสนับสนุนโดยม้วนช่วยในการยกกระดาษกล่องสําหรับการให้อาหารกระดาษ, และมีปั๊มดูด 2 เครื่อง 3KW เพื่อดูดกระดาษและช่วยในการให้กระดาษ , มอเตอร์อาหารกระดาษเป็นสอง servo มอเตอร์ที่มีกําลัง 1KW, โดยประกันความมั่นคงของอาหารกระดาษ, และความยาวของอาหารกระดาษสามารถปรับตามใจชอบ.
7มอเตอร์หลักในส่วนกลางถูกขับเคลื่อนโดย Zhejiang Mitsubishi มอเตอร์ลด 4KW, ปกครองโดยเครื่องแปลงความถี่,และยังมีคลั๊ชไฟฟ้าแม่เหล็กและการส่งไฟฟ้าแม่เหล็กควบคุมเบรกมี 3 ชุดของเข็มขัดขนส่งในแต่ละด้าน
8 ส่วน การ ติด: ส่วน กลาง ของ หลัง หลัง ถูก ติด ด้วย ส่วน ที่ ร้อน และ ที่ เย็น. กลม ที่ เกลียว ร้อน เล่น บทบาท การ ปรับ รูป และ กลม ที่ เย็น เล่น บทบาท การ ติด.ความกว้างของล้อเคลือบเค็มเป็น 10mm และระยะกลางคือ 2mm. มันสามารถบอกว่าเป็นการผูกพันคู่. หลีกเลี่ยงการเปิดกาวและระเบิดเนื่องจากการเปลี่ยนแปลงตามฤดูกาลเมื่อเพียงการผูกพันที่ละลายร้อนถูกใช้และหลีกเลี่ยงการแตกของกาวละลายร้อน ทันทีที่กล่องอาหารเข้าที่เก็บรักษาที่เย็น.
9ส่วนกลางการออกแบบ: ด้านซ้ายและขวาถูก clamped โดย servo มอเตอร์การ clamping ใช้ความเร็วสูงสกรูลูกบอลต่ําและ sliders พิเศษเพื่อให้แน่ใจว่าความรู้สึกและความแม่นยําของ clampingมันยังขยายอายุการใช้งานของมันและรับประกันการออกแบบที่แม่นยําของกระดาษกระดาษ , ปรับปรุงผลผลิตของกล่องคาร์ตันให้ดีขึ้น
10 ระบบทําความร้อนของกาว: กล่องเคลือบกาวหลอมร้อนถูกทําจากอลูมิเนียมบริสุทธิ์ ซึ่งมีความสามารถในการนําความร้อนได้ดีเยี่ยม และทําให้เวลาในการหลอมกาวลดลงส่วนบนมีกล่องกาวอลูมิเนียมที่ทําความร้อนเป็นอิสระ, ซึ่งสามารถทําความร้อนระหว่างการทํางานและหลอมหลอม. คลุมหลอมร้อนจะไหลไปยังกล่องคลุมล่างโดยอัตโนมัติ, ซึ่งไม่ส่งผลกระทบต่อการทํางานและเพิ่มประสิทธิภาพการทํางาน
11 ระบบกาวเย็น: วงล้อยางของกล่องเคลือบกาวเย็นทําจากเหล็กไร้ขัด และมีหมอนกันการกัดกรองที่ปิดกันการกัดกรองสองครั้ง ซึ่งขยายอายุการใช้งานของมัน
12 หลักการทํางาน
วางกระดาษกระดาษทั้งสองข้างของส่วนการให้อาหารกระดาษ กรอกความยาวการให้อาหารกระดาษบนจอ กดปุ่มการให้อาหารกระดาษและเริ่มต้นการให้อาหารกระดาษ เมื่อกระดาษกระดาษถึงกลางเซ็นเซอร์ไฟฟ้าแสงที่ปลายซ้ายและขวาตรวจจับกระดาษกระดาษและรับสัญญาณและการกั้นและเล็บส่วนกลางเริ่มทํางาน ดังนั้นกระดาษสองกระดาษกลายเป็นหนึ่ง จากนั้นกระดาษหลุดและกระดาษเริ่มที่จะถูกส่งออกไปยังส่วนบิดหลังจากที่ไปถึงส่วนบิดด้านซ้ายและขวาเริ่มบิดและสอดคล้อง แล้วล้อพิมพ์กระดาษก็หล่น
| ขนาดแผ่นสูงสุด ((mm) | 2300×1800 |
| ขนาดแผ่นขั้นต่ํา ((mm) | 1000 × 600 |
| พลังงานรวม | 17KW |
| ขนาด ((LxWxH mm) | 5800 × 7000 × 1400 |
โลตติจ: 380V 50HZ สามเฟส 4 สาย
รายการกระจายไฟฟ้า
| ชื่อ | ยี่ห้อ | สถานที่กําเนิด |
| PLC | ออมรอน | ญี่ปุ่น |
| อินเวอร์เตอร์ | มิตซูบิชิ | ญี่ปุ่น |
| เครื่องสลับไฟฟ้าแสง | ออมรอน | ญี่ปุ่น |
| เครื่องสลับความใกล้ชิด | ออมรอน | ญี่ปุ่น |
| เครื่องติดต่อ | ชิลลิน อิเล็กทริก | ไต้หวัน |
| รีเล่ระยะกลาง | ชไนเดอร์ | สเปน |
| ปุ่ม | IDEC | ญี่ปุ่น |
| เครื่องควบคุมอุณหภูมิ | ซี-ลิน | |
| รีเล่สภาพแข็ง | ซี-ลิน | |
| การสลับไฟฟ้า | ซี-ลิน | |
| หน้าจอสัมผัส | WEINVIEW | ไต้หวัน |
| มอเตอร์เซอร์โว | นวัตกรรม | |
| กระบอก | AirTAC | ไต้หวัน |
