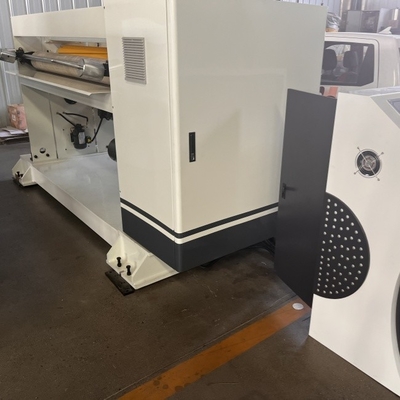

เอ็นซี-100 มีดขดลวดคัตเตอร์ NC
คุณสมบัติโครงสร้าง:
พารามิเตอร์ทางเทคนิค:
พารามิเตอร์เส้นผ่านศูนย์กลางลูกกลิ้ง:
หมายเหตุ: หลังจากทั้งหมดได้บดลูกกลิ้งแล้ว ชุบฮาร์ดโครมที่ (ยกเว้นใต้ด้ามมีด)
มอเตอร์ไฟฟ้าและพารามิเตอร์ทางไฟฟ้า:
ส่วนใหญ่ซื้อชิ้นส่วน วัตถุดิบ และแหล่งที่มา:
| ชื่อของชิ้นส่วนหลัก | ยี่ห้อหรือแหล่งกำเนิดสินค้า | วัสดุและประเภท |
| เซอร์โวมอเตอร์ AC เต็มรูปแบบ | เซี่ยงไฮ้ ฝูเถียน | 18.5KW |
| มอเตอร์ป้อนความถี่ | เหอเป่ย เหิงสุ่ย หยงชุน | |
| การแบก | HRB, ZWZ, LYC | ขึ้นลงลูกปืนลูกกลิ้งใบมีดจากญี่ปุ่น NSK |
| เข็มขัด | ออปติเบลท์ ของเยอรมนี | |
| แขนเสื้อขึ้น | เซียนหยาง เฉาเยว่ | |
| ลูกปืนเข็มขัดนิรภัย | เจ้อเจียง หวู่ฮวน | |
| คอนแทคเตอร์และรีเลย์, รีเลย์กลาง | ฝรั่งเศส ชไนเดอร์ | |
| พรอกซิมิตี้สวิตช์ | ออมรอนญี่ปุ่น | |
| ระบบควบคุมเซอร์โวแบบเฉือนบิน | อเมริกา เอเมสัน | |
| บอร์ดควบคุมการเคลื่อนไหว | เยอรมนี MKS-CT150 | |
| โรตารีเอ็นโค้ดเดอร์ | อู๋ซี รุ่ยผู่ | |
| ไดรฟ์ให้อาหาร | สามเหลี่ยมปากแม่น้ำไต้หวัน | |
| ส่วนต่อประสานกับเครื่องจักรของมนุษย์ | ไต้หวัน WEINVIEW หรือ MCGS | |
| เกียร์อาทิตย์ | ประเทศจีนเซินเจิ้น | |
| ส่วนประกอบเกี่ยวกับนิวแมติก | เจ้อเจียง โซเนอร์CSM | |
| ตัวแปลงความถี่ | ซิเมนส์ |
เครื่องส่วนใหญ่ประกอบด้วยเฟืองด้านในของเพลาคัตเตอร์ (2), เฟืองนอกของเพลาคัตเตอร์ (3), สกรูเชื่อมต่อ (4), แขนหนีบ (5), เฟืองเพลาคัตเตอร์ (6), ใบมีดล่าง (7), สกรูยึดใบมีดล่าง (8), สกรูยึดใบมีดด้านบน (9), สกรูยึดใบมีดบน (10), ใบมีดบน (11), เพลาปรับระยะห่างเกียร์ (12), มอเตอร์หลัก (13), ก้านปรับ (14), สกรูปรับ (15), เพลาตัดบน (16) เพลาเครื่องตัดล่าง (17) ฯลฯ
1. เพลาใบมีดด้านบน (16) และเพลาใบมีดด้านล่าง (17) ทำจากเหล็กกล้าคาร์บอนและผ่านการอบด้วยความร้อนเพื่อความแข็งแกร่งที่ดี
2. เมื่อทำการปรับใบมีด ให้สอดก้านใบมีดเข้าไปในช่องเสียบก้านใบมีดสำหรับการหมุนด้วยมือ
3. เมื่อทำการปรับใบมีด ให้คลายสกรูยึดใบมีดด้านล่าง (8) 1/4 รอบ และปรับสกรูยึดใบมีดด้านบน (10) เพื่อให้ใบมีดด้านบน (11) และใบมีดด้านล่าง (7) ใส่ได้พอดี
4. เมื่อทำการปรับใบมีด ให้คลายสกรูเชื่อมต่อเกียร์ (16) และปรับสกรูปรับระยะห่างด้านเกียร์ (15) เพื่อกำจัดระยะห่างด้านข้างของเฟืองเพลาใบมีด
5. ปลอกขยาย (5) เชื่อมต่อเฟืองนอกเพลาใบมีด (3) และเฟืองเพลาใบมีด (6) เข้ากับลูกกลิ้งใบมีด
6. มอเตอร์แกนหมุน (13) เป็นแหล่งพลังงานในการขับเคลื่อนลูกกลิ้งใบมีด
ข้อกำหนดในการติดตั้ง
1. ต้องติดตั้งเครื่องบนฐานคอนกรีตแข็งที่มีความหนาของฐานไม่น้อยกว่า 250 มม.
2. พื้นผิวฐานมีความเรียบและเรียบโดยมีความเรียบไม่เกิน 2 มม./ม.
3. ต้องปรับเครื่องให้อยู่ในระดับก่อนจะยึดกับฐานรากด้วยระดับไม่เกิน 0.4 มม./ม. เครื่องมือทดสอบ: ระดับสี่เหลี่ยม; ตำแหน่งการทดสอบ: ที่วางมีดยึดคานขวาง
4. เมื่อติดตั้งเครื่องบนฐานราก ตรวจสอบให้แน่ใจว่าอุปกรณ์ขนานกับความขนานไม่เกิน 1 มม./ม. เครื่องมือทดสอบ: ระดับ; ตำแหน่งการทดสอบ: ทั้งสองด้านของโครงเครื่องที่ปลายทั้งสองข้าง
การติดตั้งเครื่องจักร
เมื่อติดตั้งเครื่องแล้ว แหล่งจ่ายไฟของผู้ใช้ควรเชื่อมต่อกับตู้จ่ายไฟของเครื่อง และควรติดตั้งสวิตช์อากาศที่ส่วนหน้าของตู้แอร์เพื่อปิดหรือเปิดแหล่งจ่ายไฟของเครื่องได้ตลอดเวลา
เมื่อติดตั้งเครื่องแล้ว ท่อส่งอากาศอัดของผู้ใช้ควรเชื่อมต่อกับท่อลมสามท่อของเครื่อง และควรติดตั้งวาล์วหยุดที่ส่วนหน้าเพื่อปิดหรือเปิดการจ่ายอากาศอัดของเครื่องได้ตลอดเวลา (ดังที่แสดงด้านล่าง)
พารามิเตอร์ท่ออากาศคือ: PN0.6MPa, DN10
การปรับระดับเครื่อง
หลังจากติดตั้งเครื่องจักรแล้ว ให้สังเกตมาตรวัดระดับและปรับสกรูจนกระทั่งได้ระดับภายใน 0.1 มม./1000 มม.×1000 มม. จากนั้นขันน็อตของสลักเกลียวให้แน่น ใช้วิธีการเดียวกันในการปรับระดับมุมของเครื่องอย่างน้อยสี่มุม
การดำเนินการ
1 เปิด—启动
2 E-STOP—急停
3 ปิด—关机
④ คู่มือ/อัตโนมัติ—手动/自动
⑤ การปรับความเร็ว — 速度调节
เปลี่ยนภาษาการดำเนินการ:ภาษาอังกฤษหรือภาษาจีน (จีน)
ในโหมดอัตโนมัติ เครื่องจะต้องเชื่อมต่อกับเครื่อง Facer แบบคู่ และเครื่องจะควบคุมความเร็วในการทำงานโดยอัตโนมัติ
ในโหมดแมนนวล ความเร็วในการทำงานจะถูกปรับด้วยตนเองผ่านโพเทนชิออมิเตอร์ (ความเร็วในการทำงานควรสูงกว่าความเร็วสายการผลิตเล็กน้อย)
การตั้งค่า "ความยาวการประมวลผล" และ "ปริมาณการประมวลผล"
คลิกที่ "เริ่มตัด NC" เครื่องจะเริ่มทำงาน
สั่งชุด
คุณสามารถสลับ “คำสั่งซื้อที่รอดำเนินการ” ผ่าน "หมายเลขขึ้น" และ "หมายเลขถัดไป"
หากกระดาษแข็งที่ผ่านกระบวนการยาวหรือสั้นเกินไป สามารถปรับได้โดยการแก้ไขพารามิเตอร์
