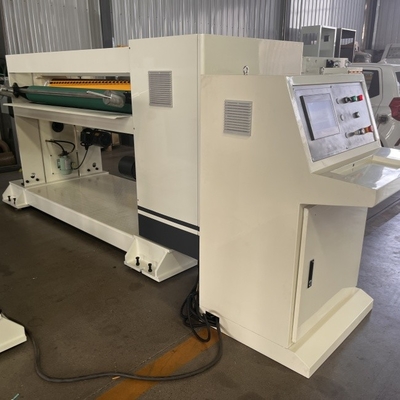

สายการผลิตกระดาษกระดาษ corrugated สั่งเก็บ NC Cutter มีดสับ

NC-100 NC เครื่องตัดมีดกลม

เครื่องส่วนใหญ่ประกอบด้วยเกียร์ด้านในแกนตัด (2), เกียร์ด้านนอกแกนตัด (3), สกรูเชื่อม (4), กล่อง clamping (5), เกียร์แกนตัด (6), ปีกล่าง (7),สกรูจับใบล่าง (8)สกรูด้านบนใบบน (9), สกรูจับใบบน (10), ใบบน (11), หม้อปรับระยะว่างของเกียร์ (12), มอเตอร์หลัก (13), ไม้ปรับ (14), สกรูปรับ (15)หม้อตัดด้านบน (16)หม้อตัดล่าง (17) ฯลฯ

1ชาฟท์ใบบน (16) และชาฟท์ใบล่าง (17) ผลิตจากสแตนเลสคาร์บอน และได้รับการรักษาด้วยความร้อนเพื่อความแข็งแรงที่ดี

2. เมื่อปรับใบมีด ใส่แท่งใบมีดในช่องแท่งใบมีดเพื่อหมุนด้วยมือ

3เมื่อปรับใบมีด ปล่อยสกรูปับใบมีดล่าง (8) โดย 1/4 ทัวร์และปรับสกรูปับใบมีดบน (10) เพื่อให้ใบมีดบน (11) และใบมีดล่าง (7) ติดกันอย่างถูกต้อง

4เมื่อปรับใบ, ปล่อยสกรูเชื่อมเกียร์ (16) และปรับสกรูปรับความว่างด้านเกียร์ (15) เพื่อกําจัดความว่างด้านของเกียร์แกนใบ

5กล่องขยาย (5) เชื่อมต่อเกียร์ด้านนอกของแกนใบ (3) และเกียร์แกนใบ (6) กับกล่องใบ

6มอเตอร์สปินด์ (13) เป็นแหล่งพลังงานในการขับเคลื่อนโรลเลอร์ใบ

ความต้องการในการติดตั้ง

1- เครื่องต้องติดตั้งบนพื้นฐานคอนกรีตแข็งหนาของพื้นฐานไม่น้อยกว่า 250 มม.

2พื้นผิวรากฐานเป็นระดับและเรียบด้วยความเรียบไม่เกิน 2 mm / m

3เครื่องจักรต้องถูกปรับให้มีระดับก่อนการติดตั้งบนพื้นฐานที่มีระดับไม่เกิน 0.4 มิลลิเมตร/เมตรตัวถือมีด รางขั้วคงที่.

4เมื่อเครื่องจักรถูกติดตั้งบนพื้นฐาน ให้แน่ใจว่าอุปกรณ์เป็นขนานกับความขนานไม่เกิน 1 มิลลิเมตร อุปกรณ์ทดสอบ: ระดับ; สถานที่ทดสอบ:ทั้งสองด้านของกรอบเครื่องจักรในปลายทั้งสอง.

การติดตั้งเครื่อง

เมื่อเครื่องถูกติดตั้ง การให้พลังงานของผู้ใช้ ควรเชื่อมต่อกับกระเป๋าขับเคลื่อนเครื่องของเครื่องและสวิตช์อากาศควรติดตั้งที่ปลายด้านหน้าของตู้อากาศเพื่อปิดหรือเปิดไฟฟ้าของเครื่องจักรในเวลาใด ๆ.

เมื่อเครื่องถูกติดตั้ง ระบบท่ออากาศดันของผู้ใช้ ควรเชื่อมต่อกับเครื่องพัดลมสามตัวของเครื่องและตัวกลางหยุดควรติดตั้งที่ปลายด้านหน้าเพื่อปิดหรือเปิดการให้อากาศกดของเครื่องในเวลาใด ๆ (ตามแสดงด้านล่าง).

ปริมาตรของท่ออากาศคือ: PN0.6MPa, DN10

การปรับความเรียบของเครื่อง

หลังจากที่เครื่องติดตั้งแล้ว ติดตามเครื่องวัดระดับ และปรับสกรูจนกว่าความระดับจะอยู่ในระยะ 0.1mm/1000mm×1000mm แล้วขัดพริกของลูกขัดแอนเกอร์ใช้วิธีเดียวกันในการปรับความเรียบของอย่างน้อยสี่มุมของเครื่อง.

ลักษณะโครงสร้าง:

• มันสามารถเก็บคําสั่ง 200 ยูนิต แลกเปลี่ยนรายละเอียดของเครื่องตัดอย่างรวดเร็วและแม่นยํา เปลี่ยนคําสั่งโดยไม่หยุด และทําให้คอมพิวเตอร์ในเครือข่ายสามารถอํานวยการการผลิตได้ง่าย
• เกียร์ขับขี่คันมีดคือการแข็งแรงแบบอัดสลักจากสแตนเลสที่ถูกกลั่นด้วยความแม่นยํา การส่งส่งที่ไม่มีการตอบสนอง การเชื่อมต่อที่ไม่มีกุญแจที่ทันสมัย ความแม่นยําในการส่งสูง
• เครื่องตัดรับรองการก่อสร้างสไพร่ของมีดมีดเหล็กด้านหน้า, มีด serrated. แปรงเลื่อย, แปรงเลื่อย, ชีวิตมีดยาว
• รอบม้วนอาหารใช้วิธีการ platen เครื่องมือแสงอาทิตย์ การจัดส่งเรียบร้อย, ความดันเท่าเทียมกัน, ง่ายที่จะบดแผ่นกระดานหรือเกิดการอุดตัน
• รูปแบบนี้คือการเก็บพลังงานเบรค (เบรคไม่ไดนามิก) ดังนั้นการบริโภคพลังงานในกระบวนการผลิต การบริโภคไฟฟ้าเฉลี่ยคือ 1/3 ของเครื่องตัด NC ปกติประหยัดพลังงานมากกว่า 70% เพื่อบรรลุเป้าหมายในการประหยัดเงิน.
• ปรับระดับแม่นยํา ไม่มีเกียร์ช่องว่าง เพื่อให้แน่ใจว่าการติดต่อใบมีดแม่นยํา, การทํางานสมดุล
• การใช้ปั๊มน้ํามันและกรองที่อิสระที่มีการกระจายทองแดงสองในแต่ละสถานะเกียร์น้ํามัน, การปรับน้ํามันและการเย็น
• รอลเลอร์มีด: วัสดุเหล็กหลอมคุณภาพดี, ทันสมดุล, มีความมั่นคงที่ดี

ปารามิเตอร์กระแสม้วน:

• สี่เหลี่ยมบนแกนมีด ระยะทางกลาง: ¢ 216 มม.
• ก่อนเส้นกว้างของม้วนขนส่งล่าง ¢ 156mm
• หลังเส้นกว้างของม้วนขนส่งล่าง: ¢ 156mm
• กว้างหน้าของแผ่นม้วน: ¢70mm
• กว้างหน้าของแผ่นม้วน: ¢70mm

หมายเหตุ: หลังจากทั้งหมดได้รับการบดม้วน, โครมแข็ง plated ที่ (บนเว้นส่วนที่ใต้แกนมีด) การจัดการ

เครื่องยนต์พลังงานและพารามิเตอร์ไฟฟ้า:

• พลังงานของมอเตอร์ขับเคลื่อนหลัก:18.5KW เต็ม AC ซีนครอนเซอร์โว
• ก่อนและหลังการให้พลังงานมอเตอร์:3KW ((การควบคุมความถี่)
• พลังงานของมอเตอร์ปั๊มน้ํามันเลื่อน:0.25KW

ส่วนใหญ่ซื้ออะไหล่ วัตถุดิบและแหล่งกําเนิด:

ภาพรายละเอียดเครื่อง

บริษัทของเรา

การบรรจุสินค้า

FAQ:

Q1: คุณเป็นบริษัทค้าหรือผู้ผลิต?

A1: เราเป็นผู้ผลิต

Q2: คุณมีทีมวิจัยและพัฒนาของตัวเองไหม?

A3: เรามีวิศวกรมืออาชีพที่ดีที่สุดและระบบ QA และ QC ที่เข้มงวด

Q4: เราสามารถเป็นผู้จําหน่ายของคุณได้หรือไม่?

A4: เรากําลังมองหาผู้จําหน่ายและตัวแทนทั่วโลก

Q5: แพคเกจเป็นไงบ้าง?

A5:ฟิล์มกระโปรง กล่องโลหะและบรรจุไม้

Q6: เวลาในการจัดส่งเป็นอย่างไร?

A6: มันขึ้นอยู่กับปริมาณที่คุณต้องการ
