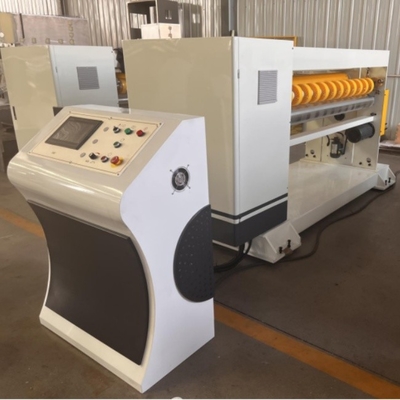

NC เครื่องตัดมีดแบบสลิปสําหรับสายการผลิตกระดาษกระบอก

เอ็นซี-100 มีดขดลวดคัตเตอร์ NC

คุณสมบัติโครงสร้าง:

• สามารถจัดเก็บคำสั่งซื้อได้ 200 หน่วย เปลี่ยนข้อกำหนดเครื่องตัดได้อย่างรวดเร็วและแม่นยำ เปลี่ยนคำสั่งซื้อโดยไม่หยุด และช่วยให้คอมพิวเตอร์ในเครือข่ายอำนวยความสะดวกในการจัดการการผลิต
• เฟืองขับเพลามีดมีการชุบแข็งด้วยการเหนี่ยวนำด้วยเหล็กหลอมที่มีความแม่นยำ ระบบส่งกำลังแบบไร้ฟันเฟือง การเชื่อมต่อแบบไร้กุญแจขั้นสูง มีความแม่นยำในการส่งผ่านสูง
• เครื่องตัดใช้โครงสร้างเกลียวมีดใบมีดเหล็กด้านหน้าฝัง มีดหยัก กรรไกร, กรรไกร, แรงเฉือน, อายุการใช้งานใบมีดยาวนาน
• รอบลูกกลิ้งป้อนอาหารจะใช้วิธีถาดซันเกียร์ การจัดส่งที่ราบรื่น แรงกดสม่ำเสมอ ง่ายต่อการบดแผ่นกระดานหรือทำให้เกิดการอุดตัน
• รุ่นนี้เป็นเครื่องกักเก็บพลังงานในการเบรก (Non-Dynamic Braking) ดังนั้นการใช้พลังงานในกระบวนการผลิตจึงใช้ไฟฟ้าโดยเฉลี่ย 1/3 ของเครื่องตัด NC ทั่วไป ประหยัดพลังงานได้มากกว่า 70% เพื่อบรรลุเป้าหมายในการประหยัดเงิน
• เกียร์ไม่มีช่องว่างที่ปรับได้อย่างแม่นยำเพื่อให้มั่นใจถึงการมีส่วนร่วมของใบมีดที่แม่นยำและความสมดุลในการทำงาน
• ใช้ปั๊มน้ำมันอิสระและตัวกรองที่มีการกระจายทองแดงสองตัวในแต่ละตำแหน่งเกียร์ น้ำมัน การหล่อลื่น และการทำความเย็น
• ลูกกลิ้งมีด: วัสดุเหล็กหลอมคุณภาพดี มีความสมดุล มีเสถียรภาพที่ดี

พารามิเตอร์ทางเทคนิค:

• ความกว้างที่มีประสิทธิภาพ: 2200 มม
• ทิศทางการดำเนินงาน: ซ้ายหรือขวา (กำหนดโดยโรงงานของลูกค้า)
• ความเร็วเครื่องจักรสูงสุด:100ม./นาที
• การกำหนดค่าทางกล: เครื่องตัดแบบขดลวดควบคุมด้วยคอมพิวเตอร์
• ความยาวตัดขั้นต่ำ: 500 มม
• ความยาวตัดสูงสุด: 9999 มม
• ความแม่นยำในการตัดกระดาษ: สม่ำเสมอ ± 1 มม., ไม่สม่ำเสมอ ± 2 มม
• ขนาดอุปกรณ์:L_ม4.2*ก_ม1.2*เอช_ม1.4
• น้ำหนักเดี่ยว: MAX3500Kg

พารามิเตอร์เส้นผ่านศูนย์กลางลูกกลิ้ง:

• ข้ามระยะศูนย์กลางเพลามีด: ￠ 216 มม
• ก่อนเส้นผ่านศูนย์กลางลูกกลิ้งลำเลียงด้านล่าง ￠156 มม
• หลังจากเส้นผ่านศูนย์กลางลูกกลิ้งลำเลียงด้านล่าง: ￠ 156 มม
• เส้นผ่านศูนย์กลางด้านหน้าของลูกกลิ้งแท่นวาง: ￠70 มม
• เส้นผ่านศูนย์กลางด้านหน้าของลูกกลิ้งแท่นวาง: ￠70 มม

หมายเหตุ: หลังจากทั้งหมดได้บดลูกกลิ้งแล้ว ชุบฮาร์ดโครมที่ (ยกเว้นใต้ด้ามมีด)

มอเตอร์ไฟฟ้าและพารามิเตอร์ทางไฟฟ้า:

• กำลังมอเตอร์ขับเคลื่อนหลัก: 18.5KW เซอร์โวซิงโครนัส AC แบบเต็ม
• ก่อนและหลังการป้อนกำลังมอเตอร์: 3KW (การควบคุมความถี่)
• กำลังมอเตอร์ปั๊มน้ำมันหล่อลื่น: 0.25KW

ส่วนใหญ่ซื้อชิ้นส่วน วัตถุดิบ และแหล่งที่มา:
