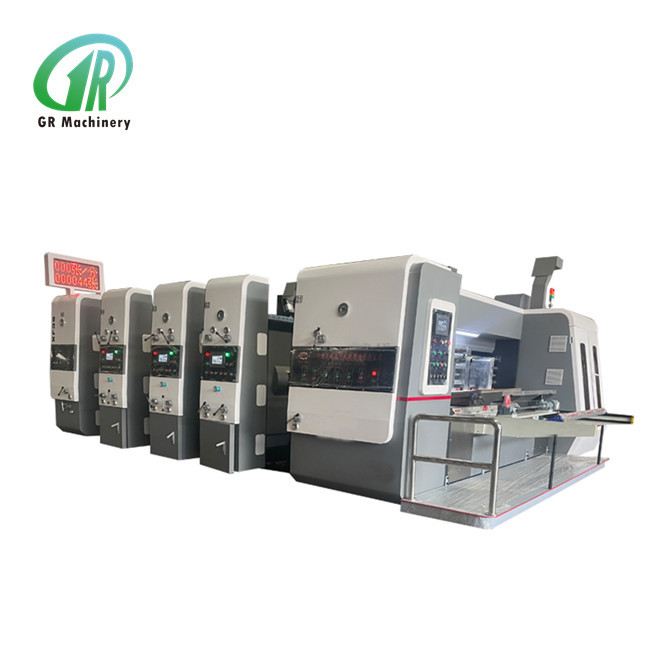

ความเร็วสูงอัตโนมัตินํา Eage Feeder Flexo การพิมพ์สล็อต
หน่วยพิมพ์
1รอลเลอร์พิมพ์
1) กว้างภายนอก 410 มม.
2) วัสดุแผ่นเหล็ก, การบดผิว, การเคลือบโครมแข็ง
3) การแก้ไขความสมดุล การทํางานอย่างเรียบร้อย
4) รอลเลอร์ที่ติดตั้งล้อเรทเช็ท ที่ติดตั้งแผ่นพิมพ์
5) ใช้ช่องแผ่นรูปแบบเต็ม เหมาะสําหรับ 9 มม.
6) เติมและลดแผ่นพิมพ์ ทําการหมุนบวกและลบด้วยสวิตช์เท้าไฟฟ้า
7) การปรับกระบอกพิมพ์ทางด้านขนานด้วยมือ ระยะ 2-5 มม.
2. การพิมพ์ เครื่องบดม้วน
1) กว้างข้างนอก 175 มิลลิเมตร
2) การบดพื้นผิวท่อเหล็ก, โครมแข็ง
3) การแก้ไขความสมดุล การทํางานอย่างเรียบร้อย
4) ช่องว่างของม้วนเครื่องพิมพ์ถูกปรับด้วยมือโดยร่างเครื่องยนต์หนอนล็อคด้วยตัวเองสองขั้ว และช่องว่างถูกปรับโดยเครื่องยนต์ eccentric, ตราด้วยขนาด
3สแตนเลส anilox
1) กว้างภายนอก 215 มิลลิเมตร
2) พื้นผิวท่อเหล็กใช้กระบวนการเคลือบโครเมียมที่ก้าวหน้า ซึ่งแข็งแรง, เรียบเรียบ และทนทานการสวมใส่
3) จุดเป็นสม่ําเสมอ และหมึกเป็นเท่ากัน
4) ขยายอายุการใช้งานของแผ่นพิมพ์และม้วนยาง
5) การปรับระยะว่างของม้วน anilox ด้วยมือ ใช้ volute ที่ล็อคด้วยตัวเองแบบสองขั้ว และใช้กล่องเหล็กแบบ eccentric เพื่อปรับระยะว่าง และตารางมีเครื่องหมาย
4รอลเลอร์ยาง
1) กว้างภายนอก 205 มิลลิเมตร
2) พื้นผิวของท่อเหล็กถูกเคลือบด้วยยางกันสวม
3) การบดพิเศษในม้วนยาง, ผลการถ่ายทอดหมึกที่ดี
4) กระดูกเกียร์หนอนล็อคด้วยตัวเองสองเสาถูกนํามาใช้ในการปรับระยะว่างระหว่าง anilox และม้วนยางด้วยมือ และเกียร์ eccentric ถูกใช้ในการปรับระยะว่างและสภาวะมีเครื่องหมาย
5กลมนํากระดาษด้านบนและด้านล่าง
1) รอลเลอร์ด้านบน: กว้างนอก 86 มิลลิเมตร, ท่อไร้รอย, มีล้อกระดาษสี่ล้อ
2) รอลเลอร์ล่าง: กว้างภายนอก 155 มิลลิเมตร, ท่อเหล็กไร้รอย, การบดพื้นผิว, โครเมียมเหนียว
3) ระยะว่างของม้วนอาหารกระดาษถูกปรับด้วยมือโดยร่างของเครื่องยนต์หนอนที่ล็อคตัวเองสองขั้ว และระยะว่างถูกปรับโดยเครื่องยนต์ eccentric ที่มีเครื่องหมายปรับขนาด
6อุปกรณ์ปรับระยะ
1) โครงสร้างเกียร์ดาว
2) ขั้นตอนการพิมพ์นํามาใช้ระบบ LCD microcomputer ไฟฟ้าดิจิตอล ปรับ 360 องศา (ปรับการทํางานและหยุด)
3) การวางตําแหน่งด้านข้างด้วยมือ ระยะที่ปรับได้ +/-5mm
4) รอลเลอร์แผ่นพิมพ์ใช้คอมพิวเตอร์ขนาดเล็ก LCD เพื่อปรับระยะที่สามารถรีเซ็ตเป็นศูนย์และปรับแผ่นได้อย่างรวดเร็วและแม่นยําสูง
7ระบบรีไซเคิลหมึก
1) ปั๊มแผ่นฉากอากาศ การจัดส่งหมึกที่มั่นคง การใช้งานและการบํารุงรักษาที่ง่าย
2) สกรีนกรองมะกรัง, ลดสกปรกกรอง
8อุปกรณ์แก้ไขระยะการพิมพ์
1) กลไกเบรคปนิวเมติก
2) เมื่อหน่วยถูกแยกออกจากกันหรือในกระบวนการของการปรับระยะ, กลไกเบรกจํากัดการหมุนของเครื่อง, รักษาจุดคงที่ของตําแหน่งเกียร์เดิม.
หน่วยสล็อต (การปรับคอมพิวเตอร์เต็ม)
1. จอคอมพิวเตอร์ทัชสกรีนถูกรับรอง
ผ่าน PLC และ rotary encoder สามารถตรวจจับและปรับอัตโนมัติได้
2การปรับคอมพิวเตอร์เต็ม
นอกจากการใช้จอสัมผัสของคอมพิวเตอร์แล้ว ปรับทิศทางแกนและความสูงของกล่องของที่นั่งเครื่องตัดแต่ละตัวผ่าน PLC และเครื่องปรับรหัสหมุนปุ่มควบคุมไฟฟ้ายังสามารถใช้เพื่อปรับทิศทางแกนของแต่ละที่นั่งตัดและความสูงของกล่อง.
3การปรับระยะสล็อต
1) การปรับระยะสล็อต ใช้ PLC การควบคุมการแปลงความถี่จอสัมผัส และการปรับไฟฟ้าดิจิตอล 360 ° (การเคลื่อนไหวและหยุดทั้งหมดสามารถปรับได้)
2) อุปกรณ์การตั้งค่าระยะศูนย์ เพื่อให้มั่นคงตําแหน่งสล็อต
4. ส่วนก่อนการเพิ่ม
1) กว้างของแกน 110 มิลลิเมตรล่วงหน้า, ใช้ท่อเหล็กไร้รอยคุณภาพสูง การบดผิว, การแก้ไขความสมดุลแบบไดนามิก, การเคลือบโครมแข็ง, การหมุนที่เรียบร้อย
2) วงล้อก่อนขยายใช้เทคโนโลยีที่ก้าวหน้าเพื่อปรับปรุงวงล้อก่อนขยายขนาดใหญ่ เพื่อว่ากระดาษกระดาษจะไม่แตกเมื่อขับเส้น
5. ส่วนวงล้อบิด
1) กว้างของม้วนบิดคือ 124 มม และนําท่อเหล็กไร้รอยคุณภาพสูงมาใช้ การบดผิว, การแก้ไขความสมดุลแบบไดนามิก, การเคลือบโครมแข็ง, การหมุนที่เรียบร้อย
2) วงล้อพับรับรองเทคโนโลยีที่ก้าวหน้า วงล้อบนทําจากกาวพาราความแข็งแรงสูงและช่องในกลาง เมื่อผ่านบอร์ดพร้อมกันกับวงล้อล่างเส้นกระดานไม่หนีจากแนวโน้ม.
3) ตําแหน่งแกนของล้อพับล้อพับล้อพับล้อและแผ่นตัดสล็อตถูกปรับโดยอัตโนมัติพร้อมกันผ่านสกรูลูกกลมความแม่นยํา
4) การปรับม้วนล่างของล้อบด, รอลเลอร์ล่วงหน้า, และเล็บสล็อต, โครงสร้างแขน eccentricity ปรับได้ถูกนํามาใช้เพื่อทําให้โครงสร้างคอมแพคต์,ปรับง่ายและตั้งตําแหน่งแม่นยํา;
5) การปรับระยะปลดระยะล่างของวงล้อบด, วงล้อบดล่วงหน้า, และใบเล็บสล็อตปรับด้วยมือโดยร่างของวงล้อหนอนที่ล็อคตัวเองสองเสาและระยะว่างถูกปรับด้วยเกียร์ที่ไม่เหมาะสมกับศูนย์กลาง และมีเครื่องหมายด้วยขนาด.

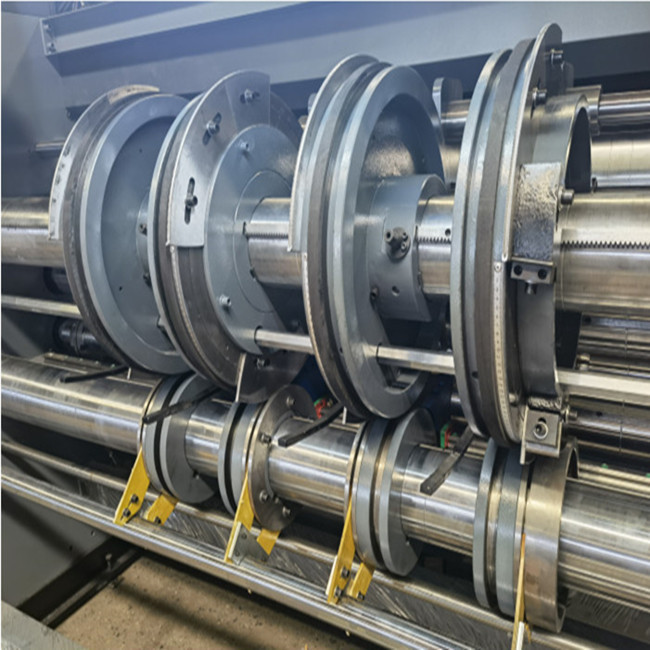

6. การปรับปรุงก่อน, การตัดและการสล็อตที่นั่งใบมีด
1) กว้างระบายน้ํา roller ทางบนของ slotting คือ 156mm, ท่อเหล็กไร้รอย, สองครั้งของการบด, พื้นผิวครอมเหนียว plating, การเคลื่อนไหวอย่างเรียบร้อย
2) กว้างล่างของม้วนของ slotting คือ 156mm, ท่อเหล็กไร้รอย, สองครั้งของการบด, พื้นผิวโครเมียมเหนียว plating, การเคลื่อนไหวอย่างราบรื่น
3) การแปรรูปแม่นยําของแผ่นแผ่นเลื่อยด้านบน
4) การปรับอิเล็กทรอนิกส์ของตําแหน่งแกนสมองของแผ่นแผ่นสล็อตลัดด้านบนและด้านล่าง, วงล้อพับ, วงล้อมีดตัดและวงล้อพับก่อน
5) กล่อง single shaft-double blade, การปรับความสูงกล่อง ใช้โครงสร้างการควบคุมไฟฟ้าฟันภายใน, เพื่อให้น้ํามันเลื่อนไม่ง่ายที่จะติดเชื้อกล่องและกล่องปรับความสูงมีอุปกรณ์ป้องกันการชนอิเล็กทรอนิกส์จะไม่ทําลายเครื่องจักร

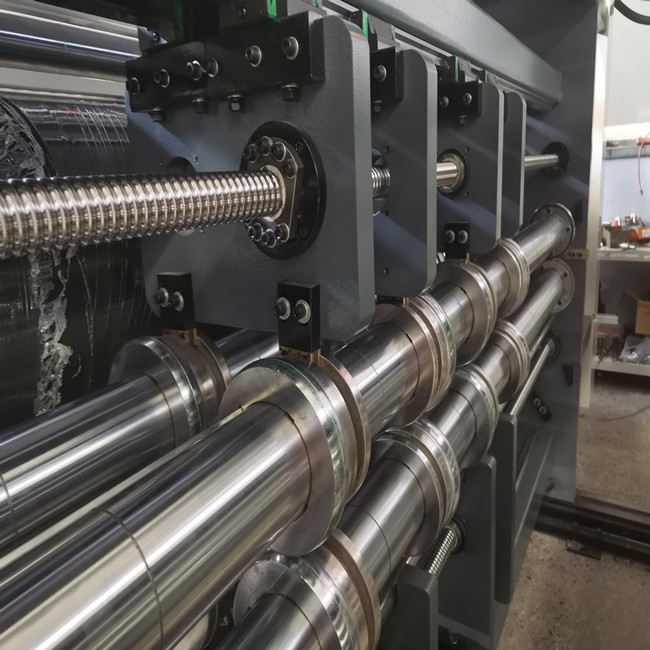

6) กลไกการตัดแผ่นนําใช้การออกแบบผสมผสานของสกรูลูกกลมความแม่นยําและแกนแสงเส้นตรง, ด้วยการเคลื่อนไหวที่ยืดหยุ่นและตําแหน่งที่แม่นยํา
7กลไกการปรับระยะสล็อต
1) โครงสร้างเกียร์ดาว
2) ระยะสล็อตถูกควบคุมโดยคอมพิวเตอร์และไฟฟ้าดิจิตอล 360 ° ปรับ (การเคลื่อนไหวและหยุดทั้งหมดสามารถปรับ)
8. ปิดการทํางานและควบคุม
แผนควบคุมมีจอสัมผัสขนาด 6 นิ้ว ทําให้สามารถปรับขนาดของสล็อตได้ง่าย
อุปกรณ์การตัดเครื่องยนต์
1วงล้อบิด
1) กว้างของม้วนเป็น 110mm ท่อเหล็กไร้รอย, ผ่านการบดสองครั้ง, ผิวเคลือบโครเมียมแข็ง, การเคลื่อนไหวเรียบร้อย.
2) ระยะว่างของล้อพับถูกปรับด้วยมือโดยร่างกายเกียร์หนอนล็อคตัวเองสองขั้ว และระยะว่างถูกปรับโดยเกียร์ eccentric, ตราด้วยขนาด
2. รอลเลอร์ตัดหมุน
1) กว้างของม้วนตัดกรองล่างเป็นม้วนตัดกรองแบบมาตรฐานขนาด 360 มม ซึ่งทําจากเหล็กสแตนเลสหลุดศูนย์กลางกับการบดแม่นยําสูงมันได้รับการออกอํานวยความสะดวกกับการจัดสรรการ clamping grooved.
2) กว้างของม้วนหม้อยางคือ 388.9 มม, คุณภาพสูง 45 # การแปรรูปปลายเหล็ก, การแก้ไขความสมดุล, โครมแข็งหม้อยางรับรองแบรนด์ Depair จากเยอรมนี - แผ่นยางพอลิอุเรธานทนทานที่มีการตัดเรียบ, การติดตั้งที่สะดวกสบายและมากกว่า 8 ล้านครั้งการตัด die.ช่วยยืดอายุการใช้งานของกระดาษยางได้อย่างมีประสิทธิภาพ, ระยะทางการเคลื่อนไหวคือ 30 มิลลิเมตร, อุปกรณ์การชดเชยอัตโนมัติความเร็วเชิงเส้น, ทําให้การตัด die วงจรไม่สิ้นเชิงทํางานในทิศทางรอบ, เพื่อทําให้การสวมของหม้อยางเรียบร้อยมากขึ้น.เมื่อเส้นกว้างของม้วนอ่อนเปลี่ยน, การชําระค่าตอบแทนการติดตามอัตโนมัติ, โดยไม่ต้องปรับด้วยมือ, รับประกันว่าขนาดของชุดแต่ละชุดของกล่องการตัดและอุปกรณ์แยกม้วนการตัดแบบตายมีกระบอก, เมื่อไม่อาหารกระดาษและการทํางานเฉย ๆ, สองม้วนด้านบนและด้านล่างจะแยกกัน, ลดการสกัดผ้ายางและใบอายุการใช้งานของพัสดุยางและโมดูลใบยางถูกขยายออกไปมาก.
3) อัตโนมัติกลไกการบดของม้วนยาง ซ่อมแซมและเคลือบผ้ายางที่ใช้หลายครั้ง อัตราการใช้ยางใหม่ได้เพิ่มขึ้นมากโคมไฟเตือนสติจะส่องส่องต่อเมื่อม้วนยางถูกซ่อม.
4) ระบบการทําความสะอาด: หมุนการพิมพ์ด้านหน้าและด้านหลังถูกกดลงบนเข็มขัดผ่านมอเตอร์ลดความเร็วและกระดาษที่เสียหายถูกกําจัดโดยสิ้นเชิงเพื่อให้เครื่องไม่ถูกผลกระทบจากการสะสมกระดาษทิ้งประสิทธิภาพการทํางานดีขึ้นมาก
3. โครงสร้างการปรับระยะของม้วนการตัด
1) โครงสร้างเกียร์ดาว
2) ขั้นตอนการตัด Die ใช้ LCD ไมโครคอมพิวเตอร์ไฟฟ้าดิจิตอล 360 องศาการปรับ (ปรับสําหรับการทํางานและหยุด)
