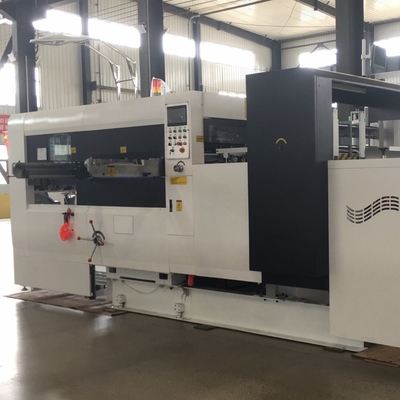

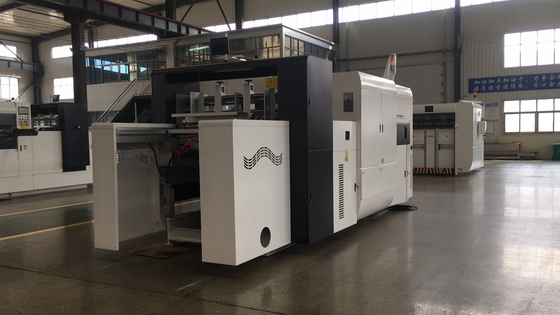

MY1500 เครื่องตัดและขึ้นรูปอัตโนมัติพร้อมตัวป้อนขอบตะกั่ว
| คำอธิบาย |
1.ตัวป้อนตะกั่ว (ใต้ตัวป้อนดูด)
1) พร้อมกับตัวป้อนขอบตะกั่วสามารถป้องกันความเสียหายของกระดาษแข็งจากล้อสีดำ
2) ตัวกระตุ้นเซอร์โวอิสระสามารถรับประกันการส่งกระดาษแข็งไปยังตำแหน่งที่ถูกต้องและหลีกเลี่ยงการชนบนกระดาษ
3) พัดลมดูดกำลังแรงขนาดใหญ่และระบบลมแบบปรับได้สำหรับกล่องกระดาษลูกฟูกขนาด 3-9 มม.
2.โต๊ะอาหาร
1) ล้อแปรงแบบปรับได้และล้อกดเพื่อให้แน่ใจว่าตำแหน่งที่แม่นยำในการวางด้านหน้าและด้านข้าง
2) การกดและดึงล่วงหน้าของการลงทะเบียนสามารถรับประกันความแม่นยำในการตัดตาย
3) ระบบตรวจจับการวางด้านหน้าแบบเบาของ Rikko ป้องกันการเคลื่อนกระดาษเอียงในตัวเครื่องหลัก
4) การยกโครงล้อแปรงถูกควบคุมโดยกระบอกสูบใช้งานง่าย
3. ตัวหลัก
1. ใช้ระบบหล่อลื่นแบบรวมศูนย์อัตโนมัติและตั้งค่าระบบหล่อลื่นโซ่หลักโดย HMI
2. ระบบดูดซับแรงกระแทกการออกแบบที่จดสิทธิบัตรสามารถยืดอายุของตัวเครื่องและเพิ่มแรงกด
3. กล่องเกียร์แบบไม่ต่อเนื่องที่ผลิตในไต้หวันสามารถรับประกันการลงทะเบียนที่ถูกต้องและลดการโจมตีของกริปเปอร์
4. ส่วนการปอก
1) โครงสร้างการเคลื่อนไหวแบบ Double Action พร้อมกรอบการลอกด้านบนและด้านล่างช่วยให้เปลี่ยนแม่พิมพ์ได้ง่าย
2) รุ่นไดคัทเตอร์ตัวผู้/ตัวเมียมีจำหน่ายสำหรับกล่องที่แตกต่างกัน
3) ตรงกับระบบการลงทะเบียน centerline ในพื้นที่ตัด มีระบบเดียวกันในส่วนการปอก ตำแหน่งที่ถูกต้องสามารถเพิ่มประสิทธิภาพการผลิต
4) ระบบกำจัดของเสียที่ขอบด้านหน้าของ Gripper เพื่อประสิทธิภาพการผลิตที่สูงขึ้น
5. ชิ้นส่วนไดคัทและระบบจัดส่ง
1) Diecutting Chase แก้ไขอย่างแม่นยำโดยระบบล็อคลม
2) แผ่น Diecutting เข้าและออกโดยอุปกรณ์ลอยอากาศ
3) ระบบคลัตช์ไฟฟ้าของโซ่หลักช่วยให้โซ่มั่นคงเมื่อหยุดด้วยความเร็วสูง
4) โซ่หลักและโซ่เสริมถูกควบคุมเป็นระยะโดย PLC
5) หน้าต่างป้องกันการไดคัทสามารถรักษาความสะอาดของตัวเครื่องได้
6) กริปเปอร์บาร์อลูมิเนียมน้ำหนักเบาและทนทานพร้อมโซ่ของ Renold UK หรือ IWIS GERMANY ให้ความแม่นยำ
6. ส่วนรวบรวมกระดาษ
1) จัดแนวกระดาษด้านหลัง จัดแนวกระดาษด้านข้างเพื่อให้แน่ใจว่าการป้อนกระดาษอัตโนมัติเป็นระเบียบ โครงสร้างของเครื่องรวบรวมกระดาษนั้นใช้งานง่ายและรวดเร็วปรับแนวกระดาษด้านหลังด้วยไฟฟ้า เร็วกว่าการทำงานแบบแมนนวลถึงสามเท่า การดำเนินการทำได้ง่ายและสะดวก ผู้ปฏิบัติงานสามารถตรวจสอบกระดาษจัดเรียงด้านหลังได้ที่ด้านหน้าของเครื่อง กระดาษปรับแนวด้านหลังติดตั้งสวิตช์ตรวจจับสองครั้งเพื่อตรวจสอบกระดาษตามลำดับนอกจากนี้ยังสามารถเก็บตัวอย่างได้เมื่อเครื่องทำงาน มันจะเตือนโดยอัตโนมัติเมื่อการรวบรวมกระดาษถึงคำสั่งซื้อเพื่อเตือนให้ผู้ปฏิบัติงานเปลี่ยนแท่นรวบรวมกระดาษ
2) กระดาษเชิงปริมาณ: สามารถตั้งค่าโดยพลการตั้งแต่ 10 ถึง 9999 กระดาษจะปิดโดยอัตโนมัติเมื่อกระดาษถึงค่าที่ตั้งไว้
| พารามิเตอร์ |
| ฉันอุณหภูมิ | พารามิเตอร์ |
| แบบอย่าง | MY-1500 |
| ประเภทไดคัท | กดแม่พิมพ์แบน (ด้านล่างสามารถเคลื่อนย้ายได้ในขณะที่ด้านบนไม่สามารถเคลื่อนย้ายได้) |
| ขนาดการส่งกระดาษสูงสุด | 1510*1120 มม |
| ขนาดการส่งกระดาษขั้นต่ำ | 450*400 มม |
| ขนาดการตัดตายสูงสุด | 1490*1100 มม |
| ขนาดกริปเปอร์ขั้นต่ำ | 6-8 มม |
| แรงกดตัดตายสูงสุด | 380 นิวตัน/ตร.ซม |
| กระดาษแปรรูป | ลอนลูกฟูก 1-10มม |
| ความเร็วในการตัดตายสูงสุด | 5,000 แผ่น/ชม |
| ความสูงของกองอาหารสูงสุด | 1,400 มม. (เหนือระดับ) |
| ความสูงของกองอาหารขั้นต่ำ | 1250 มม. (เหนือระดับ) |
| กำลังมอเตอร์หลัก | 11 กิโลวัตต์ |
| พลังงานทั้งหมด | 18 กิโลวัตต์ |
| น้ำหนักรวม | 16.5 ต |
| ขนาดโดยรวม | 6900*2500*2346มม (ไม่มีแท่นและกระดาษล่วงหน้า) |
8100*4400*2346มม. (พร้อมแท่นและกระดาษล่วงหน้า) |
| การบรรจุและการจัดส่ง |
1. ใช้บรรจุภัณฑ์กันความชื้นและกันกระแทกซึ่งเหมาะสำหรับถนนทางไกล
2. การขนส่งและสภาพอากาศประเภทต่างๆการบำรุงรักษาและการใช้งานครบชุด
3. คู่มือรวมอยู่ด้วย
