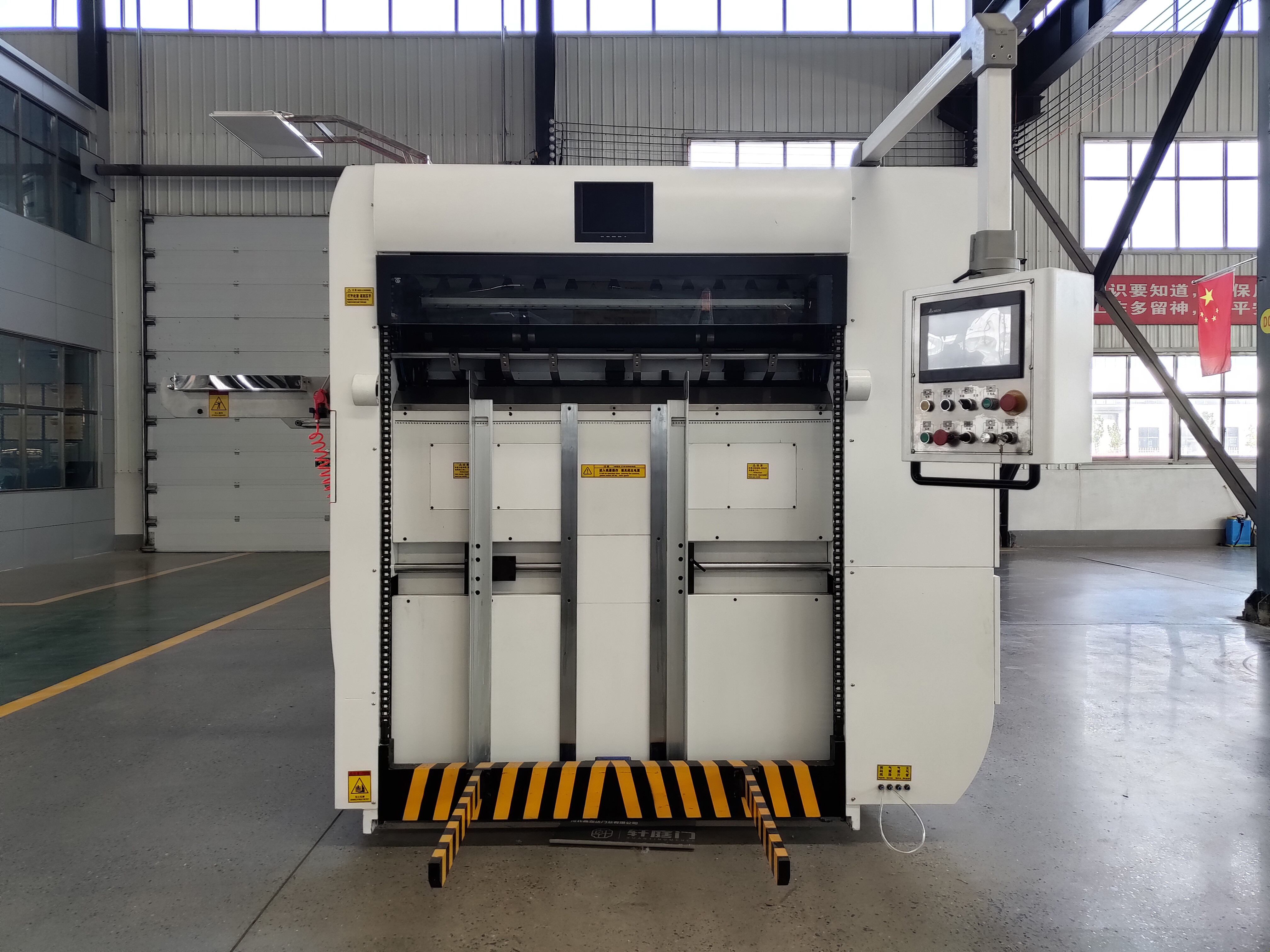

BMY1500 เครื่องตัดและขึ้นรูปกึ่งอัตโนมัติ
| คำอธิบาย |
เครื่องตัดและรีดขึ้นรูปกึ่งอัตโนมัติ BMY-1500 เป็นอุปกรณ์หลักสำหรับการทำเครื่องหมายการค้ากล่องสี กล่องกระดาษ และกระดาษ
เครื่องของเราติดตั้งฟันเปิดของกริปเปอร์ความเข้มสูง, คู่มือด้านหน้าสวิงโดยรวม, คู่มือการดันอัตโนมัติ, โครงสร้างช่วงเวลาความแม่นยำสูง, แผ่นล็อคลม, คลัตช์ลม, การป้องกันการโอเวอร์โหลดและการรวบรวมกระดาษอัตโนมัติ, ทำให้ระยะการป้อนกระดาษสั้นลง, ความแม่นยำในการวางตำแหน่งสูง, การตัดตายอย่างมั่นคง, การรวบรวมกระดาษอย่างเป็นระเบียบ, ยังสามารถทำการไดคัทแบบไม่ใช้กริปเปอร์ได้อีกด้วย
1. ส่วนป้อนกระดาษ:กระดาษพรีโค้ด แท่นป้อนกระดาษ ม้านั่งลม
ก่อน-กระดาษรหัส:กระบอกอลูมิเนียมมุมเลื่อนใช้งานง่ายและรวดเร็วผู้ปฏิบัติงานต้องใส่กระดาษที่ผ่านการประมวลผลแล้วลงในรถเข็นกระดาษรหัสล่วงหน้า และวางรถเข็นกลับไปที่แท่นป้อนกระดาษเพื่อทำงานต่อไปเมื่อกระดาษตั้งค่าขีดจำกัดล่าง
แท่นป้อนกระดาษ:สามารถตั้งระยะห่างของขั้นที่เพิ่มขึ้นโดยอัตโนมัติตามปริมาณกระดาษ การทำงานนั้นง่ายและรวดเร็วด้วยลักษณะของระยะป้อนที่สั้นกว่าและความเข้มของแรงงานต่ำ
ม้านั่งลม:ผู้ปฏิบัติงานยืนอยู่บนแท่นทำงาน ปรับความสูงของเครื่องตามความสูงที่แตกต่างกันของผู้ปฏิบัติงาน ใช้งานง่าย ประหยัดเวลาและความพยายาม
การวางตำแหน่งส่วนหนึ่ง: ฉหน้า แนะนำ,ด้านข้างแนะนำ.
คู่มือด้านหน้า:คู่มือด้านข้างการแกว่งด้านหน้าโดยรวมมีผลกระทบเล็กน้อยที่ขอบกระดาษ ความแม่นยำในการวางตำแหน่งสูง พร้อมสวิตช์ไฟเบอร์ความแม่นยำสี่ชุด (แบรนด์ Riko ของไต้หวัน) เพื่อตรวจสอบกระดาษเข้าที่และหลีกเลี่ยงการสิ้นเปลืองกระดาษ
คู่มือด้านข้าง:คุณสามารถเลือกคู่มือด้านข้างตามผลิตภัณฑ์ต่างๆ ได้โดยไม่จำเป็นต้องเปลี่ยนส่วนประกอบ ปรับได้ง่ายและรวดเร็ว
ตัดตายส่วนหนึ่ง:กริปเปอร์, โครงแผ่นไดคัท, แผ่นเหล็กไดคัท, โครงสร้างการส่งกำลัง, แพลตฟอร์มด้านล่างของโฮสต์, แพลตฟอร์มเคลื่อนที่และแพลตฟอร์มด้านบน, โครงสร้างเป็นระยะ, เบรกคลัตช์ลม
แรงกดในการตัดตายสามารถควบคุมโดยรวมได้และยังสามารถควบคุมขอบกริปเปอร์ด้านหน้าแยกจากกัน ตัวลดขนาดด้วยมือสะดวกและประหยัดแรงงาน
กริปเปอร์:กริปทำจากอลูมิเนียมอัลลอยด์แข็งหล่ออย่างแม่นยำ มีความแข็งแรงสูง วัสดุเบา ความเฉื่อยน้อย มีความแข็งแรงสูง สามารถถ่ายโอนกระดาษได้อย่างแม่นยำและราบรื่นในการทำงานด้วยความเร็วสูงไกด์ด้านหน้ากริปเปอร์ที่ไม่เหมือนใคร ตำแหน่งไดคัตคู่และเส้นโค้งการวิ่งของลูกเบี้ยว เสียงรบกวนต่ำ ความแม่นยำสูงและทนทาน ขอบกริปเปอร์บางเพียง 6 มม.
กรอบแผ่นตัดตาย:การเสริมแรงสองเท่าของโครงแผ่นไดคัทใช้การล็อคด้วยลมและรางเลื่อนแบริ่ง ความปลอดภัยสูง ใช้งานง่าย แผ่นลอยอลูมิเนียมอัลลอยด์แข็ง โครงแผ่นไดคัทพร้อมแผ่นแขวน ทำให้วางตำแหน่งเพลทได้อย่างแม่นยำและแข็งแรง และสามารถนำกลับมาใช้ใหม่ได้ สามารถป้องกันการยุบตัวของแผ่นไดคัทได้อย่างมีประสิทธิภาพ
แผ่นเหล็กตัดตาย:แผ่นเหล็ก 70CR ผ่านกรรมวิธีทางความร้อนพิเศษ มีความเรียบดี ความแข็งสูง อายุการใช้งานยาวนานระบบเบาะลมควันบุหรี่ส่วนบุคคลทำให้แผ่นเหล็กดันเข้าและออกได้ง่ายและประหยัดแรงงาน
โครงสร้างการส่ง:การออกแบบระบบส่งกำลังใหม่ทำให้การตัดตายแม่นยำด้วยความเร็วสูงไดรฟ์หลักใช้เฟืองตัวหนอนและโครงสร้างก้านสูบเพลาข้อเหวี่ยงที่ออกแบบมาเฉพาะ การเชื่อมต่อบุชแบริ่งจะลดพื้นที่การเคลื่อนไหว หลีกเลี่ยงการกระทบของเฟืองตัวหนอนและตัวหนอน แรงกดไดคัทสูง มีหน้าที่แรงดันสูงมุมทั้ง 4 ของแท่นเคลื่อนที่ติดตั้งสปริงบัฟเฟอร์คลายการบีบอัด และลดการสึกหรอของเครื่องจักร ทำให้เครื่องทำงานได้อย่างมั่นคงยิ่งขึ้น
โฮสต์แพลตฟอร์มด้านล่าง แพลตฟอร์มเคลื่อนที่ และแพลตฟอร์มด้านบน:ส่วนประกอบหลักเหล่านี้ทำจากทรายหล่อเรซินเหล็กดัดที่มีความแข็งแรงสูง ความต้านทานแรงดึงสูง และความเหนียวที่ดี
โครงสร้างเป็นระยะ:การใช้โครงสร้างการจัดทำดัชนีลูกเบี้ยว ternary แบบคู่ขนานที่มีความแม่นยำสูง เส้นโค้งลูกเบี้ยวได้รับการออกแบบมาเป็นพิเศษ มุมการเคลื่อนที่ขนาดใหญ่ ทำให้กริปเปอร์ทำงานได้อย่างมั่นคงมากขึ้น
เบรกคลัตช์ลม:ควบคุมการส่งแรงบิดด้วยการปรับแรงดันลม เสียงเบา ประสิทธิภาพการเบรกที่ดีปิดเครื่องอัตโนมัติเมื่อเครื่องโอเวอร์โหลดป้องกันเพื่อหลีกเลี่ยงอุบัติเหตุที่จะเกิดขึ้น
4.ส่วนรวบรวมกระดาษ:รวบรวมกระดาษโดยอัตโนมัติและเชิงปริมาณ
กระดาษจัดตำแหน่งด้านหลัง, กระดาษจัดตำแหน่งด้านข้างเพื่อให้แน่ใจว่าการป้อนกระดาษอัตโนมัติเป็นระเบียบ โครงสร้างของเครื่องรวบรวมกระดาษนั้นใช้งานง่ายและรวดเร็วปรับแนวกระดาษด้านหลังด้วยไฟฟ้า เร็วกว่าการทำงานแบบแมนนวลถึงสามเท่า การดำเนินการทำได้ง่ายและสะดวก ผู้ปฏิบัติงานสามารถตรวจสอบกระดาษจัดเรียงด้านหลังได้ที่ด้านหน้าของเครื่อง กระดาษปรับแนวด้านหลังติดตั้งสวิตช์ตรวจจับสองครั้งเพื่อตรวจสอบกระดาษตามลำดับนอกจากนี้ยังสามารถเก็บตัวอย่างได้เมื่อเครื่องทำงาน มันจะเตือนโดยอัตโนมัติเมื่อการรวบรวมกระดาษถึงคำสั่งซื้อเพื่อเตือนให้ผู้ปฏิบัติงานเปลี่ยนแท่นรวบรวมกระดาษ
กระดาษเชิงปริมาณ:สามารถตั้งค่าโดยพลการตั้งแต่ 10 ถึง 9999 กระดาษจะปิดโดยอัตโนมัติเมื่อกระดาษถึงค่าที่ตั้งไว้
5. อีการควบคุมไฟฟ้าส่วนหนึ่ง:มotor, PLC และอินเทอร์เฟซสำหรับเครื่องจักร, ระบบควบคุมอิเล็กทรอนิกส์, อุปกรณ์ป้องกันความปลอดภัยทุกชนิด
เครื่องยนต์:ด้วยมอเตอร์ควบคุมความเร็ว stepless อินเวอร์เตอร์ฟูจินำเข้า ทำให้มอเตอร์หลักประหยัดพลังงาน สัญญาณรบกวนต่ำมอเตอร์ตัวลดการป้อนกระดาษและการรวบรวมเลือกใช้มอเตอร์ลดความเร็วเบรกแม่เหล็กไฟฟ้านำเข้าของไต้หวัน มีประสิทธิภาพความปลอดภัยสูง อายุการใช้งานยาวนาน และเสียงรบกวนขณะทำงานต่ำ
PLC และอินเตอร์เฟสระหว่างมนุษย์กับเครื่องจักร:ดิจิตอลแสดงความเร็วและสถานะการทำงานของเครื่อง มอเตอร์หลักถูกควบคุมโดยตัวแปลงความถี่ การควบคุมความเร็วแบบ stepless ทำให้การทำงานมีเสถียรภาพมากขึ้นระบบแสดงผลส่วนต่อประสานระหว่างคนกับเครื่องจักรสามารถแสดงสภาพการทำงานทุกประเภท ตำแหน่งข้อบกพร่องในเวลาที่เหมาะสม และแนวทางแก้ไขที่นำเสนอ
ระบบควบคุมไฟฟ้า:กระบวนการควบคุมไมโครคอมพิวเตอร์ของการควบคุมอัตโนมัติและการตรวจจับแบบเรียลไทม์ตั้งแต่การป้อนกระดาษ การส่งกระดาษ การตัดกระดาษ การเก็บกระดาษ
อุปกรณ์ป้องกันความปลอดภัยทุกชนิด:แตรเตือนเมื่อเกิดปัญหาและปิดเครื่องโดยอัตโนมัติเพื่อความปลอดภัยของมนุษย์
6.แอลระบบหล่อลื่น:ฉระบบหล่อลื่นและเวลาระบบหล่อลื่น.
ระบบหล่อลื่นบังคับ:การปรับแรงดันน้ำมันและอัตราการไหลทำได้สะดวก ตรวจสอบให้แน่ใจว่าการจ่ายน้ำมันของไดรฟ์หลักเป็นปกติและจะไม่ดับเครื่องเมื่อทำงาน
ระบบหล่อลื่นไทม์มิ่ง:เชื่อมต่อกับตัวควบคุมที่ตั้งโปรแกรมได้ของโฮสต์ ทำให้การควบคุมฟังก์ชันการหล่อลื่นโดยอัตโนมัติโซ่ส่งกำลังหล่อลื่นด้วยแปรงน้ำมันและมีแผงกันน้ำมันเพื่อทำความสะอาดเครื่องจักร Cal ยังหล่อลื่นน้ำมันในเชิงปริมาณและระยะเวลา หลีกเลี่ยงความเสียหายของเครื่องจักรเนื่องจากขาดการป้อนด้วยมือระบบหล่อลื่นไทม์มิ่งไม่เพียงแต่ลดเสียงรบกวนของเครื่องจักรเท่านั้น แต่ยังช่วยให้เครื่องจักรทำงานได้อย่างมั่นคงอีกด้วย
| พารามิเตอร์ |
| รายการ | พารามิเตอร์ | |
| แบบอย่าง | BMY-1500 | |
| ทางตัดตาย | กดแม่พิมพ์แบน (ด้านล่างสามารถเคลื่อนย้ายได้ในขณะที่ด้านบนไม่สามารถเคลื่อนย้ายได้) | |
| ขนาดการส่งกระดาษสูงสุด | 1510*1120มม | |
| ขนาดการส่งกระดาษขั้นต่ำ | 400*400มม | |
| ขนาดการตัดตายสูงสุด | 1490*1100มม | |
| ขนาดกริปเปอร์ขั้นต่ำ | 6-8มม | |
| แรงกดตัดตายสูงสุด | 380N/ตร.ซม | |
| กระดาษแปรรูป | คณะกรรมการงาช้าง | 200-2000g/ตร.ม |
| กระดาษลูกฟูก | 10 มม. (ความหนาสูงสุด) | |
| ความแม่นยำในการตัดตาย | ±0.1มม | |
| ความเร็วในการตัดตายสูงสุด | 5,000 แผ่น/ชม | |
| ความสูงของกองอาหารสูงสุด | 1400 มม. (เหนือระดับ) | |
| ความสูงของกองอาหารขั้นต่ำ | 1250 มม. (เหนือระดับ) | |
| พลังงานทั้งหมด | 14กิโลวัตต์ | |
| น้ำหนักรวม | ประมาณ17 ตัน | |
| ขนาดโดยรวม | 4500*4250*2250 มม. (รวมคันเหยียบ) | |
| การบรรจุและการจัดส่ง |
1. ใช้บรรจุภัณฑ์กันความชื้นและกันกระแทกซึ่งเหมาะสำหรับถนนทางไกล
2. การขนส่งและสภาพอากาศประเภทต่างๆการบำรุงรักษาและการใช้งานครบชุด
3. คู่มือรวมอยู่ด้วย
