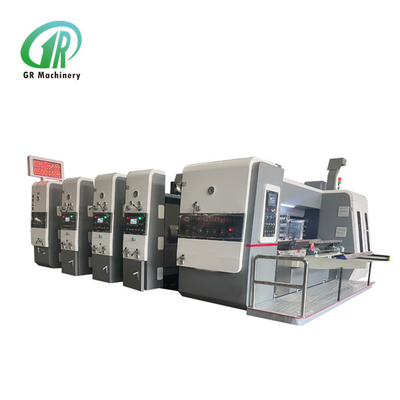

เครื่องพิมพ์เฟล็กโซกล่องลูกฟูก 4 สีพร้อมไดคัท Slotting 250 ชิ้น / นาที

เครื่องพิมพ์เฟล็กโซกล่องลูกฟูก 4 สีพร้อมเครื่องตัดแบบ Slotting

รายละเอียดสินค้า:

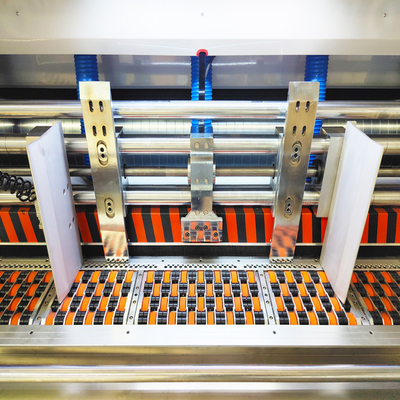

ส่วนป้อน:

1. ตัวป้อนขอบตะกั่ว:
1) ระบบป้อนขอบตะกั่วแบบล้อสี่แถวใช้งานง่ายมีความแม่นยำสูง
2) ล้อขอบตะกั่วใช้แบรนด์ Maxdura จากไต้หวันทนทานต่อการสึกหรอ
3) พัดลม 7.5kw, การป้อนกระดาษเสริมแบบดูดอากาศตามระดับการดัดของบอร์ด, ปริมาณอากาศที่ปรับได้เพื่อให้แน่ใจว่าการป้อนกระดาษราบรื่น ความถี่ตัวแปรควบคุมปริมาณอากาศ
4) ตำแหน่งของแผ่นกั้นด้านซ้ายและขวาได้รับการควบคุมด้วยไฟฟ้าด้วยแกนสกรูซึ่งสะดวกและรวดเร็วในการปรับ ตำแหน่งระยะห่างบนและล่างของแผ่นกั้นด้านหน้าจะปรับแยกกันด้วยตนเอง
5) ด้วยฟังก์ชันการป้อนแบบข้าม ให้เลือกฟังก์ชันการป้อนแบบข้ามตามความต้องการเพื่อให้แน่ใจว่าการประมวลผลของบอร์ดขนาดใหญ่ การยกกระดาษและการวางกระดาษใช้กระบอกสูบเพื่อผลักดันการดำเนินการอย่างรวดเร็วและประหยัดความพยายาม
6) เครื่องโฮสต์ใช้การควบคุมการแปลงความถี่ในการสตาร์ทเครื่อง ทำงานได้อย่างราบรื่น และสามารถประหยัดพลังงานได้ 30%
7) ติดตั้งสวิตช์ควบคุมลูกโซ่ซึ่งเชื่อมต่อกับชุดเครื่องตัดตาย เพื่อให้เกิดการหยุดอย่างเร่งด่วน หยุดการป้อนหรือป้อนต่อ การเขย่าเบา ๆ ไปข้างหน้าและย้อนกลับ การเขย่าเบา ๆ ของเฟสของแต่ละยูนิต และการทำงานที่มีมนุษยธรรมมากขึ้น
8) กรอบกระดาษด้านหลังสามารถควบคุมการเคลื่อนที่ของตำแหน่งด้วยไฟฟ้า เร่งการปรับ
9) อุปกรณ์กำจัดฝุ่น: ติดตั้งแปรงคุณภาพสูงและพัดลมกำจัดฝุ่นขนาด 4kw ซึ่งสามารถขจัดสิ่งสกปรกบนพื้นผิวการพิมพ์ของกระดาษแข็งในปริมาณมากและปรับปรุงคุณภาพการพิมพ์
10) การปรับตำแหน่งแผ่นกั้นด้านหลังด้วยตนเอง
11) ตัวนับป้อนกระดาษ ตั้งค่าและแสดงปริมาณการผลิต

2. การแยกหน่วยและการรวมหน่วย
1) การแยกชุดควบคุมไฟฟ้าและการรวมเข้ากับกระดิ่งสัญญาณเตือน และสัญญาณเตือนจะดังอย่างต่อเนื่องระหว่างการเดินทางที่กำลังเคลื่อนที่เพื่อความปลอดภัยของผู้ปฏิบัติงาน
2) เพลาส่งกำลังติดตั้งคลัตช์นิรภัยเพื่อหลีกเลี่ยงความเสียหายของเครื่องเนื่องจากการทำงานผิดพลาด (เมื่อเครื่องไม่ได้ล็อค เครื่องโฮสต์จะไม่สามารถเริ่มทำงานได้)
3) อุปกรณ์เชื่อมต่อแบบนิวแมติก
4) อุปกรณ์ป้องกันสตาร์ทมอเตอร์โฮสต์
3.ลูกกลิ้งป้อนกระดาษ
1) เส้นผ่านศูนย์กลางภายนอก 155 มม.
2) ท่อเหล็กไร้ตะเข็บ เคลือบด้วยยางทนการสึกหรอ และปรับสมดุล
3) เส้นผ่านศูนย์กลางของลูกกลิ้งลายนูนป้อนล่างคือ 155 มม. และชุบโครเมี่ยม
4) ระยะห่างของลูกกลิ้งป้อนกระดาษจะถูกปรับด้วยตนเองโดยตัวเฟืองตัวหนอนแบบล็อคตัวเองแบบสองขั้วและการกวาดล้างจะถูกปรับด้วยเฟืองนอกรีตซึ่งมีเครื่องหมายมาตราส่วน
4. กลับสู่อุปกรณ์ศูนย์อัตโนมัติ
1) หน่วยฟีด หน่วยการพิมพ์จะถูกรีเซ็ตเป็นศูนย์โดยอัตโนมัติ
2) โดยทั่วไป กล่องจะติดตั้งอุปกรณ์ปรับศูนย์อัตโนมัติ ซึ่งสามารถปรับตำแหน่งที่ถูกต้องได้ด้วยการทดสอบกระดาษแข็งสองชิ้น เพื่อลดการสิ้นเปลืองกระดาษแข็ง


หน่วยการพิมพ์:
1. ลูกกลิ้งพิมพ์
1) เส้นผ่านศูนย์กลางภายนอก 410 มม.
2) วัสดุแผ่นเหล็ก, การเจียรผิว, ชุบฮาร์ดโครม
3) การแก้ไขสมดุลการทำงานที่ราบรื่น
4) ลูกกลิ้งยึดล้อวงล้อซึ่งติดตั้งแผ่นพิมพ์
5) ต้องใช้ร่องแผ่นรูปแบบทั้งหมด เหมาะสำหรับรุ่นแขวนขนาด 9 มม.
6) บรรจุและยกเลิกการโหลดแผ่นพิมพ์ ทำการหมุนบวกและลบด้วยสวิตช์เท้าไฟฟ้า
7) การปรับลูกกลิ้งพิมพ์ตามขวางด้วยตนเองช่วง 2-5 มม.
1. ลูกกลิ้งกดพิมพ์
1) เส้นผ่านศูนย์กลางภายนอก 175 มม.
2) การเจียรผิวท่อเหล็ก, ชุบฮาร์ดโครม
3) การแก้ไขสมดุลการทำงานที่ราบรื่น
4) ช่องว่างของลูกกลิ้งกดพิมพ์ถูกปรับด้วยตนเองโดยตัวเฟืองตัวหนอนแบบล็อคตัวเองสองขั้วและช่องว่างจะถูกปรับด้วยเฟืองประหลาดซึ่งมีเครื่องหมายขนาด
2. Steel anilox (ผลิตโดยบริษัท Haili จากมณฑล Jiangsu)
1) เส้นผ่านศูนย์กลางภายนอก 215 มม.
2) พื้นผิวท่อเหล็กใช้กระบวนการชุบโครเมียมขั้นสูงซึ่งมีความแข็งเรียบและทนต่อการสึกหรอ
3) จุดมีความสม่ำเสมอและหมึกมีความสม่ำเสมอ
4) ยืดอายุการใช้งานของแผ่นพิมพ์และลูกกลิ้งยาง
5) มีการใช้ก้นหอยแบบล็อคตัวเองแบบสองขั้วเพื่อปรับระยะห่างของลูกกลิ้ง anilox ด้วยตนเอง และใช้ปลอกเหล็กประหลาดเพื่อปรับระยะห่างและทำเครื่องหมายขนาดไว้
3.ลูกกลิ้งยาง
1) เส้นผ่านศูนย์กลางภายนอก 205 มม. (ทำโดย jizhou chunfeng)
2) พื้นผิวของท่อเหล็กหุ้มด้วยยางที่ทนต่อการสึกหรอ
3) การบดพิเศษในลูกกลิ้งยางมีผลการถ่ายโอนหมึกที่ดี
4) ตัวเฟืองตัวหนอนแบบล็อคตัวเองแบบเสาคู่ถูกนำมาใช้เพื่อปรับระยะห่างระหว่าง anilox และลูกกลิ้งยางด้วยตนเอง และใช้เกียร์ประหลาดเพื่อปรับระยะห่างและทำเครื่องหมายขนาดไว้
4. ลูกกลิ้งนำกระดาษบนและล่าง
1) ลูกกลิ้งด้านบน: เส้นผ่านศูนย์กลางภายนอก 86 มม. ท่อไร้รอยต่อ มีล้อกระดาษสี่ล้อ
2) ลูกกลิ้งล่าง: เส้นผ่านศูนย์กลางภายนอก 155 มม., ท่อเหล็กไร้ตะเข็บ, การบดพื้นผิว, การชุบโครเมียมแข็ง
3) ระยะห่างของลูกกลิ้งป้อนกระดาษจะถูกปรับด้วยตนเองโดยตัวเฟืองตัวหนอนแบบล็อคตัวเองแบบสองขั้วและการกวาดล้างจะถูกปรับด้วยเฟืองนอกรีตซึ่งมีเครื่องหมายมาตราส่วน
5. อุปกรณ์ปรับเฟส
1) โครงสร้างเฟืองดาวเคราะห์
2) ขั้นตอนการพิมพ์ใช้การปรับ 360 องศาแบบดิจิตอลไมโครคอมพิวเตอร์ LCD (สามารถปรับการทำงานและหยุดได้)
3) ตำแหน่งด้านข้างแบบแมนนวล +/- ระยะปรับได้ 5 มม.
4) ลูกกลิ้งเพลทพิมพ์ใช้ไมโครคอมพิวเตอร์ LCD เพื่อปรับเฟส ซึ่งสามารถรีเซ็ตเป็นศูนย์และปรับเพลทได้อย่างรวดเร็วด้วยความแม่นยำสูง
6. ระบบรีไซเคิลหมึก
1) ปั๊มไดอะแฟรมนิวเมติก, การจ่ายหมึกที่เสถียร, ใช้งานง่ายและบำรุงรักษา
2) หน้าจอกรองหมึกกรองสิ่งสกปรก
7. อุปกรณ์แก้ไขเฟสการพิมพ์
1) กลไกเบรกแบบนิวแมติก
2) เมื่อแยกยูนิตออกหรืออยู่ในขั้นตอนการปรับเฟส กลไกเบรกจะจำกัดการหมุนของเครื่องจักร รักษาจุดคงที่ของตำแหน่งเกียร์เดิม


หน่วยสล็อต (การปรับคอมพิวเตอร์แบบเต็ม):
1. ใช้หน้าจอสัมผัสของคอมพิวเตอร์
ด้วย PLC และโรตารีเอ็นโค้ดเดอร์ ทำให้สามารถตรวจจับและปรับแต่งอัตโนมัติได้ สามารถเรียกใช้คำสั่งการจัดเก็บได้
2. การปรับคอมพิวเตอร์แบบเต็ม
นอกเหนือจากการใช้หน้าจอสัมผัสของคอมพิวเตอร์แล้ว ให้ปรับทิศทางตามแนวแกนและความสูงของกล่องของที่นั่งเครื่องตัดแต่ละอันผ่าน PLC และตัวเข้ารหัสแบบโรตารี ปุ่มควบคุมไฟฟ้ายังสามารถใช้เพื่อปรับทิศทางตามแนวแกนของที่นั่งเครื่องตัดและความสูงของกล่องอีกด้วย
3. การปรับเฟสการสล็อต
1) การปรับเฟส slotting ใช้การควบคุมการแปลงความถี่หน้าจอสัมผัส PLC และการปรับไฟฟ้าดิจิตอล 360 ° (สามารถปรับการเคลื่อนไหวและหยุดทั้งหมดได้)
2) อุปกรณ์การตั้งค่าเฟสเป็นศูนย์เพื่อให้แน่ใจว่าตำแหน่งสล็อตสม่ำเสมอ
4. ส่วนก่อนการพับ
1) เส้นผ่านศูนย์กลางเพลาก่อนการพับ 110 มม. ใช้ท่อเหล็กไร้ตะเข็บคุณภาพสูง การเจียรพื้นผิว, การแก้ไขสมดุลแบบไดนามิก, การชุบฮาร์ดโครม, การหมุนที่ราบรื่น
2) ล้อก่อนการพับใช้เทคโนโลยีขั้นสูงเพื่อปรับปรุงล้อก่อนการพับขนาดใหญ่ เพื่อให้กระดาษแข็งไม่แตกเมื่อพับเส้น
5. ส่วนล้อพับ
1) เส้นผ่านศูนย์กลางของลูกกลิ้งพับคือ 124 มม. และใช้ท่อเหล็กไร้ตะเข็บคุณภาพสูง การเจียรพื้นผิว, การแก้ไขสมดุลแบบไดนามิก, การชุบฮาร์ดโครม, การหมุนที่ราบรื่น
2) ล้อพับใช้เทคโนโลยีขั้นสูง ล้อด้านบนทำจากกาวเรซินความแข็งสูงและมีร่องตรงกลาง เมื่อผ่านกระดานพร้อมๆ กับล้อล่าง เส้นกระดานจะไม่หลุดออกจากความลาดเอียง
3) ตำแหน่งแกนของล้อพับ ล้อก่อนพับ และจานตัดร่องจะถูกปรับพร้อมกันโดยอัตโนมัติผ่านบอลสกรูที่มีความแม่นยำ
4) การปรับลูกกลิ้งด้านล่างของล้อ creasing ลูกกลิ้งก่อน creasing และใบมีด slotting โครงสร้างแขนเยื้องศูนย์ที่ปรับได้ถูกนำมาใช้เพื่อทำให้โครงสร้างมีขนาดกะทัดรัด ง่ายต่อการปรับ และการวางตำแหน่งที่แม่นยำ
5) การปรับระยะห่างลูกกลิ้งด้านล่างของล้อ creasing ลูกกลิ้งก่อน creasing และใบมีด slotting จะถูกปรับด้วยตนเองโดยตัวล้อหนอนแบบล็อคตัวเองสองขั้ว และระยะห่างจะถูกปรับด้วยเกียร์ประหลาดและทำเครื่องหมายด้วยสเกล
6. ที่นั่งใบมีดก่อนพับ ตัด และ slotting
1) เส้นผ่านศูนย์กลางลูกกลิ้งด้านบนของ slotting คือ 156 มม. ท่อเหล็กไม่มีตะเข็บ บดสองครั้ง พื้นผิวชุบโครเมียมแข็ง เคลื่อนที่ได้อย่างราบรื่น
2) เส้นผ่านศูนย์กลางลูกกลิ้งด้านล่างของ slotting คือ 156 มม. ท่อเหล็กไม่มีตะเข็บ บดสองครั้ง พื้นผิวชุบโครเมียมแข็ง เคลื่อนที่ได้อย่างราบรื่น
3) การตัดเฉือนที่แม่นยำของแผ่นใบมีด slotting บน
4) การปรับตำแหน่งแกนซิงโครนัสด้วยไฟฟ้าของแผ่นใบมีดช่องบนและล่าง ล้อพับ แผ่นมีดตัด และล้อก่อนการพับ
5) ช่องเสียบใบมีดคู่เพลาเดี่ยวการปรับความสูงของกล่องใช้โครงสร้างการควบคุมไฟฟ้าฟันภายในเพื่อให้น้ำมันหล่อลื่นไม่ปนเปื้อนกล่องง่าย และการปรับความสูงของกล่องมีอุปกรณ์ป้องกันการชนแบบอิเล็กทรอนิกส์จะไม่ทำให้เครื่องเสียหาย
6) กลไกการเคลื่อนที่ของแผ่นนำทางใช้การออกแบบผสมผสานระหว่างบอลสกรูที่มีความแม่นยำและแกนแสงเชิงเส้น พร้อมการเคลื่อนไหวที่ยืดหยุ่นและการวางตำแหน่งที่แม่นยำ
7. กลไกการปรับเฟสสล็อต
1) โครงสร้างเฟืองดาวเคราะห์
2) เฟสการสล็อตถูกควบคุมโดยคอมพิวเตอร์และการปรับไฟฟ้าแบบดิจิตอล 360 ° (สามารถปรับการเคลื่อนไหวและหยุดทั้งหมดได้)
8. สวิตช์ใช้งานและควบคุม
แผงควบคุมมีหน้าจอสัมผัสขนาด 6 นิ้ว ซึ่งทำให้ง่ายต่อการปรับขนาดของช่อง

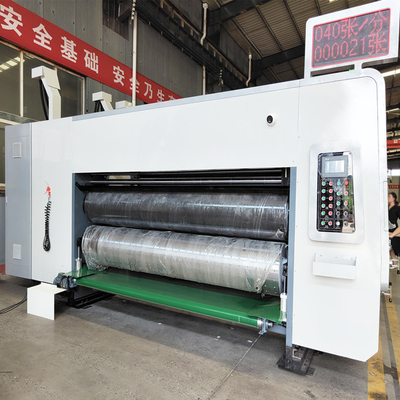

หน่วยตัดตาย:
1. พับล้อ
1) เส้นผ่านศูนย์กลางลูกกลิ้งคือท่อเหล็กไร้รอยต่อ 110 มม. ผ่านการเจียรสองครั้งพื้นผิวชุบโครเมียมแข็งเคลื่อนไหวได้อย่างราบรื่น
2) การกวาดล้างของล้อพับจะถูกปรับด้วยตนเองโดยตัวเฟืองตัวหนอนแบบล็อคตัวเองแบบสองขั้วและการกวาดล้างจะถูกปรับโดยเฟืองนอกรีตซึ่งมีเครื่องหมายขนาด
1. ลูกกลิ้งตัดตาย
1) เส้นผ่านศูนย์กลางของลูกกลิ้งตัดตายด้านล่างคือลูกกลิ้งตัดตายมาตรฐาน 360 มม. ซึ่งทำจากการหล่อแบบแรงเหวี่ยงโลหะผสมเหล็กที่มีการบดที่มีความแม่นยำสูง มีการติดตั้งอุปกรณ์จับยึดแบบร่อง
2) เส้นผ่านศูนย์กลางของลูกกลิ้งแผ่นยางคือ 388.9 มม., การกลึงสำเร็จด้วยเหล็ก 45 # คุณภาพสูง, การแก้ไขสมดุล, การชุบฮาร์ดโครม แผ่นยางใช้ปลอกยางโพลียูรีเทนทนยี่ห้อ Depair จากเยอรมนี พร้อมรอยบากที่เรียบ ติดตั้งง่าย และใช้เวลาในการตัดมากกว่า 8 ล้านครั้ง ลูกกลิ้งแผ่นยางใช้อุปกรณ์การเคลื่อนที่แบบกลไก มีดทุกอันจะตัดในตำแหน่งที่แตกต่างกัน ยืดอายุการใช้งานของแผ่นยางได้อย่างมีประสิทธิภาพ ระยะการเคลื่อนที่ 30 มม. อุปกรณ์ชดเชยความเร็วเชิงเส้นอัตโนมัติ ทำให้วงตัดแบบไม่สิ้นสุดของการตัดแบบตายตัวทำงานในทิศทางเส้นรอบวง เพื่อให้การสึกหรอของแผ่นยางมีความสม่ำเสมอมากขึ้น เมื่อเส้นผ่านศูนย์กลางม้วนอ่อนเปลี่ยนแปลง การชดเชยการติดตามอัตโนมัติโดยไม่ต้องปรับด้วยตนเอง ตรวจสอบให้แน่ใจว่าขนาดของกล่องแต่ละชุดที่ตัดด้วยไดคัทให้สอดคล้องกันอย่างสมบูรณ์ และอุปกรณ์แยกลูกกลิ้งตัดไดคัทมีกระบอกสูบ เมื่อไม่ได้ป้อนกระดาษแข็งและไม่ได้ใช้งาน สองม้วนบนและล่างจะแยกออกได้ ลดการสึกหรอของแผ่นยางและใบมีด ในขณะเดียวกัน อายุการใช้งานของแผ่นยางและโมดูลใบมีดก็ขยายออกไปอย่างมาก
3) กลไกการบดอัตโนมัติของลูกกลิ้งยาง ซ่อมแซมและขัดแผ่นยางที่สึกหรอหลายครั้ง อัตราการใช้ซ้ำของแผ่นยางเพิ่มขึ้นอย่างมาก ไฟสัญญาณเตือนจะกระพริบตลอดเวลาเมื่อมีการซ่อมแซมม้วนยาง
4) ระบบการทำความสะอาด: เพลาลายนูนด้านหน้าและด้านหลังถูกกดเข้ากับสายพานผ่านมอเตอร์ลดความเร็ว และเศษกระดาษจะถูกกำจัดออกจนหมด เพื่อให้เครื่องไม่ได้รับผลกระทบจากการสะสมของเศษกระดาษ ประสิทธิภาพการทำงานดีขึ้นมาก
2. โครงสร้างการปรับเฟสลูกกลิ้งตัดตาย
1) โครงสร้างเฟืองดาวเคราะห์
2) ขั้นตอนการตัดตายใช้การปรับ 360 องศาแบบดิจิตอลไมโครคอมพิวเตอร์ LCD (สามารถปรับการทำงานและหยุดได้)

พารามิเตอร์เทคโนโลยี:

1. เกียร์
1) การตีเหล็กโลหะผสมคุณภาพสูง 40Cr โดยผ่านการแบ่งเบาบรรเทา การชุบด้วยความถี่สูง การบดฟัน และกระบวนการอื่น ๆ เพื่อปรับปรุงอายุการใช้งานของเกียร์
2) ความแม่นยำระดับที่หก, การทำงานที่ราบรื่น, เสียงต่ำ, ความแข็ง HRC55-60, อายุการใช้งานยาวนานและการสึกหรอเล็กน้อย ซึ่งสามารถรับประกันความแม่นยำของชุดสีการพิมพ์ไม่เปลี่ยนแปลงเป็นเวลานาน
2. แผ่นผนัง: วัสดุเป็นเหล็กหล่อคุณภาพสูง HT250 ความหนาของผนัง 60 มม. ผลิตและแปรรูปโดยศูนย์ประมวลผลขนาดใหญ่ที่มีความแม่นยำสูง

พารามิเตอร์ทางเทคนิค:

บริษัทของเรา

 บรรจุภัณฑ์ของผลิตภัณฑ์

คำถามที่พบบ่อย:
Q1: การรับประกันเครื่องเป็นอย่างไร?
ตอบ: ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่งเครื่อง การรับประกันจะไม่มีผลหากเครื่องมีการใช้งานในทางที่ผิดหรือได้รับความเสียหายจากอุบัติเหตุหรือข้อผิดพลาดของผู้ปฏิบัติงาน ในช่วงเวลาที่ถูกต้อง เราจะจัดหาอะไหล่ หากคุณมีคำถามอื่น ๆ โปรดติดต่อเราแล้วเราจะตอบกลับคุณผ่านรูปถ่ายและวิดีโอของผลิตภัณฑ์เพื่อให้ทุกรายละเอียดชัดเจน
Q2: แล้วบริการหลังการขายล่ะ?
ตอบ: 1) TM ออนไลน์ตลอด 24 ชั่วโมง ติดต่อทางอีเมล skype wechat whatsapp ฯลฯ
2) เพื่อแก้ไขปัญหาเกี่ยวกับวิดีโอ/รูปภาพ
3) รับประกันหนึ่งปีสำหรับการเปลี่ยนอะไหล่
คำถามที่ 3: การจ่ายเงินสำหรับฉันนั้นปลอดภัยหรือไม่เนื่องจากเราเป็นความร่วมมือครั้งแรก
ตอบ: เราสามารถรับประกันการค้าได้ซึ่งจะรับประกันว่าผลิตภัณฑ์ของคุณจะได้รับเรายังยอมรับวิธีการชำระเงินที่ปลอดภัยอื่น ๆ ตามที่คุณต้องการ
Q4: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร คุณสามารถส่งตัวอย่างให้ฉันได้หรือไม่?
A: ปริมาณขั้นต่ำของเราคือ 1 ชุด เนื่องจากผลิตภัณฑ์ของเราเป็นอุปกรณ์เครื่องจักร จึงเป็นเรื่องยากที่จะส่งตัวอย่าง หากคุณมีคำถามใด ๆ เกี่ยวกับผลิตภัณฑ์ โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม เรายินดีที่จะให้ข้อมูลเพิ่มเติมแก่คุณ เช่น ข้อกำหนด วิดีโอ ฯลฯ
