สายการผลิตเครื่องทำกระดาษลูกฟูกอัตโนมัติความเร็วสูง 3/5/7 ชั้น
| บทนำ |
สายการผลิตกระดาษลูกฟูกเป็นอุปกรณ์ระดับมืออาชีพสำหรับการผลิตกระดาษลูกฟูก สายการผลิตประกอบด้วยแท่นม้วนกระดาษ เครื่องอุ่นกระดาษรอง (กระดาษกลาง) เครื่องทำลูกฟูก สะพานลำเลียง เครื่องติดกาว เครื่องทำลูกฟูกสองชั้น เครื่องตัดร่อง เครื่องตัด เครื่องลำเลียงและเครื่องเรียง ระบบทำความร้อน ระบบอัดอากาศ และระบบทำกาว เป็นต้น เราผลิตสายการผลิตลูกฟูก 3, 5, 7 ชั้นเกรดต่างๆ พร้อมอุปกรณ์เสริมที่แตกต่างกัน บนพื้นฐานของการทำความเข้าใจความต้องการของลูกค้าและทักษะขั้นสูงทั้งในและต่างประเทศ บริษัทของเราได้พัฒนาและออกแบบสายการผลิตเหล่านี้ด้วยความเร็ว 60~220 เมตร/นาที กระดาษกว้าง 1600~2200 มม. และสายการผลิตลูกฟูก A, B, C, E UV สามารถตอบสนองความต้องการของลูกค้าที่แตกต่างกันได้
| พารามิเตอร์ |
สายการผลิตกล่องลูกฟูก 3 ชั้น
เลขที่ |
รายการเครื่องจักร |
ปริมาณ |
1 |
แท่นม้วนกระดาษไฮดรอลิก--รองรับม้วนกระดาษขนาดเส้นผ่านศูนย์กลาง 1500 มม. สองม้วน--รวมรางและรถเข็นสำหรับขนย้ายม้วนกระดาษ--ใช้เบรกหลายจุด |
3 ชุด |
2 |
เครื่องอุ่น (RG) เส้นผ่านศูนย์กลาง 900 มม. |
1 ชุด |
3 |
เครื่องปรับสภาพ (RG) เส้นผ่านศูนย์กลาง 900 มม. |
1 ชุด |
4 |
เครื่องทำลูกฟูกแบบไม่มีนิ้ว (SF-360c)--ลูกกลิ้งทำลูกฟูกเส้นผ่านศูนย์กลาง 360 มม. พร้อมดรัม--ลูกกลิ้งกดเส้นผ่านศูนย์กลาง 365 มม. พร้อมดรัม--ระบบขับเคลื่อนแบบกิมบอล--ระบบควบคุมหน้าจอสัมผัสและ PLC |
1 ชุด |
5 |
สะพานแขวนเดี่ยว--ระบบควบคุมแรงตึงสุญญากาศ--ระบบควบคุมการเคลื่อนที่ของกระดาษด้วยไฟฟ้า |
1 ชุด |
6 |
เครื่องอุ่นคู่ (RG) เส้นผ่านศูนย์กลาง 900 มม. |
1 ชุด |
7 |
เครื่องติดกาวเดี่ยว--ลูกกลิ้งกาวมีการขึ้นรูปและชุบโครเมียม--ระบบขับเคลื่อนอิสระ--ระบบควบคุมหน้าจอสัมผัสและ PLC |
1 ชุด |
8 |
เครื่องทำลูกฟูกสองชั้น (SM-E)--รวมสายพานผ้าฝ้ายคุณภาพ 1 ชุด--รวมแท่นลูกกลิ้งขับเคลื่อน--รวมแผ่นทำความร้อน 14 ชิ้น (14 x 600 มม.)--การออกแบบใหม่และรวมแท่งกด 5 ชิ้น |
1 ชุด |
9 |
เครื่องตัดร่องใบมีดบาง ZQS--ใบมีดตัด 4 ชุด และล้อร่อง 6 ชุด--ระบบลับใบมีดอัตโนมัติ |
1 ชุด |
10 |
เครื่องตัด NC (ใบมีดเกลียว)--พร้อมระบบคอมพิวเตอร์เซอร์โวเยอรมันเต็มรูปแบบ--เก็บคำสั่งซื้อได้ 999 รายการ |
1 ชุด |
11 |
เครื่องส่งแผ่นกระดาษ--พร้อมคอมพิวเตอร์คำนวณอัตโนมัติ--ความยาวสูงสุดในการส่งแผ่นกระดาษ 3500 มม. |
1 ชุด |
12 |
ระบบท่อไอน้ำภายใน |
1 ชุด |
13 |
ระบบไฟฟ้าภายใน |
1 ชุด |
14 |
ระบบทำกาว |
1 ชุด |
| รูปภาพรายละเอียด |
|
* การจับม้วนกระดาษ การเคลื่อนที่ไปทางซ้าย-ขวา แขนยกขึ้น-ลง และการหมุนม้วนกระดาษทำงานด้วยระบบไฮดรอลิก * รองรับม้วนกระดาษสองม้วนพร้อมกัน หนึ่งม้วนกำลังทำงาน และอีกม้วนเป็นอะไหล่ * ใช้คลัตช์สปริง * แรงตึงกระดาษควบคุมด้วยเบรกแบบจานที่ทำงานด้วยระบบลม ตั้งค่าแรงตึงได้ง่าย |
|

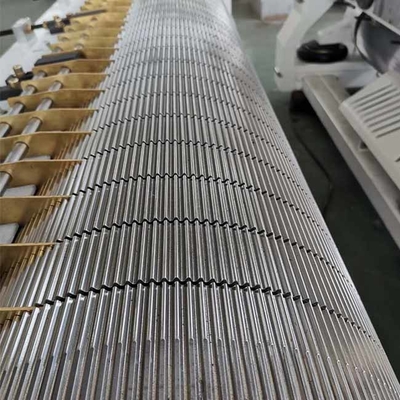

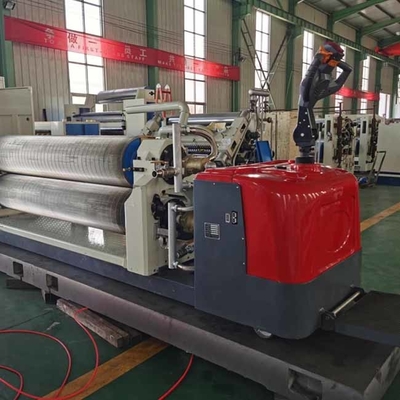

* ลูกกลิ้งทำลูกฟูกทำจากเหล็กอัลลอย 48CrMo ผ่านการอบชุบแข็ง HRC58-60 ผิวเคลือบโครเมียม * ลูกกลิ้งทำลูกฟูก: เส้นผ่านศูนย์กลาง 280 มม. พร้อมดรัม * ลูกกลิ้งกด: เส้นผ่านศูนย์กลาง 320 มม. พร้อมดรัม * การออกแบบแบบไม่มีนิ้วพร้อมระบบดูดสุญญากาศให้การขึ้นรูปเป็นลอนที่สมบูรณ์แบบในการผลิตความเร็วสูง * ระบบขับเคลื่อนแบบกิมบอล กล่องเกียร์แบบจุ่มน้ำมันแยกอิสระ ลดการสั่นสะเทือน ปรับปรุงเสถียรภาพการทำงาน บำรุงรักษาง่ายและรวดเร็ว * ลูกกลิ้งกาว: พื้นผิวมีการขึ้นรูปตาข่ายและชุบโครเมียม * การปรับลูกกลิ้งทำลูกฟูกด้านบน ลูกกลิ้งกด และลูกกลิ้งกาวควบคุมด้วยระบบลม * พร้อมลูกกลิ้งอุ่นและปรับสภาพ |
|
|
* แผ่น: 1780 มม. (ยาว) x 600 มม. (กว้าง) x 120 มม. (สูง) x 9 ชิ้น ทำจากแผ่นเหล็ก แผ่นขัดเงา * ท่อไอน้ำสำหรับแผ่นทำความร้อน แบ่งออกเป็น 4 ส่วนตามลำดับ * สามารถแสดงอุณหภูมิความร้อนของแต่ละส่วนได้ * สำหรับการปรับแรงตึงของสายพานผ้าฝ้ายด้านบนด้วยอุปกรณ์ปรับลม 1 ชุด และอุปกรณ์ปรับด้วยมือ 1 ชุด กระบอกลม: เส้นผ่านศูนย์กลาง 160 มม. x ระยะชัก 250 มม.* สำหรับการปรับแรงตึงของสายพานผ้าฝ้ายด้านล่างด้วย: อุปกรณ์ปรับด้วยมือ 1 ชุด * สำหรับการนำทางสายพานผ้าฝ้ายด้านบนด้วย: อุปกรณ์ปรับด้วยมือ 1 ชุด - เครื่องประเภทนี้เหมาะสำหรับสายการผลิตแทนที่เครื่องตัดร่องแบบเก่า |
|
- รับประกันการทำงานที่ซิงโครไนซ์กับสายการผลิต - เพื่อให้การตัดด้านข้างกล่องเรียบร้อย ตรง เรียบ และไม่บุบสลาย - ใบมีดสามารถลับได้ทั้งแบบแมนนวลหรืออัตโนมัติ - ใบมีดแต่ละใบสามารถควบคุมได้เป็นรายบุคคล - หน้าจอสัมผัสสีสำหรับการตรวจสอบการทำงาน ใช้งานง่าย และตรวจสอบด้วยภาพ - ระบบป้องกันการเบี่ยงเบนอัตโนมัติ เครื่องจักรทั้งหมดสามารถเคลื่อนที่ไปทางซ้ายและขวา เพื่อลดผลิตภัณฑ์ที่สูญเสียไปมาก การบรรจุและการจัดส่ง |
|
| ใช้บรรจุภัณฑ์ที่ป้องกันความชื้นและกันกระแทก ซึ่งเหมาะสำหรับการขนส่งทางถนนระยะไกล และสภาพอากาศที่หลากหลาย มีคู่มือการบำรุงรักษาและการใช้งานฉบับสมบูรณ์ |
